Les avantages et les inconvénients du roulement à aiguille vs roulement à billes

Les roulements servent de support clé dans de nombreuses configurations mécaniques. Ils contribuent à créer un mouvement en douceur tout en réduisant les frottements et les dommages. Deux types communs sont les roulements à aiguille et les roulements à billes. Chacun fonctionne mieux dans certains cas en fonction de la charge, de la vitesse et des besoins en espace. Ce guide complet examine les principales différences entre les roulements à aiguille et les roulements à billes. Il couvre leurs pièces, utilisations, avantages et inconvénients.

Définition des roulements à aiguille et des roulements à billes

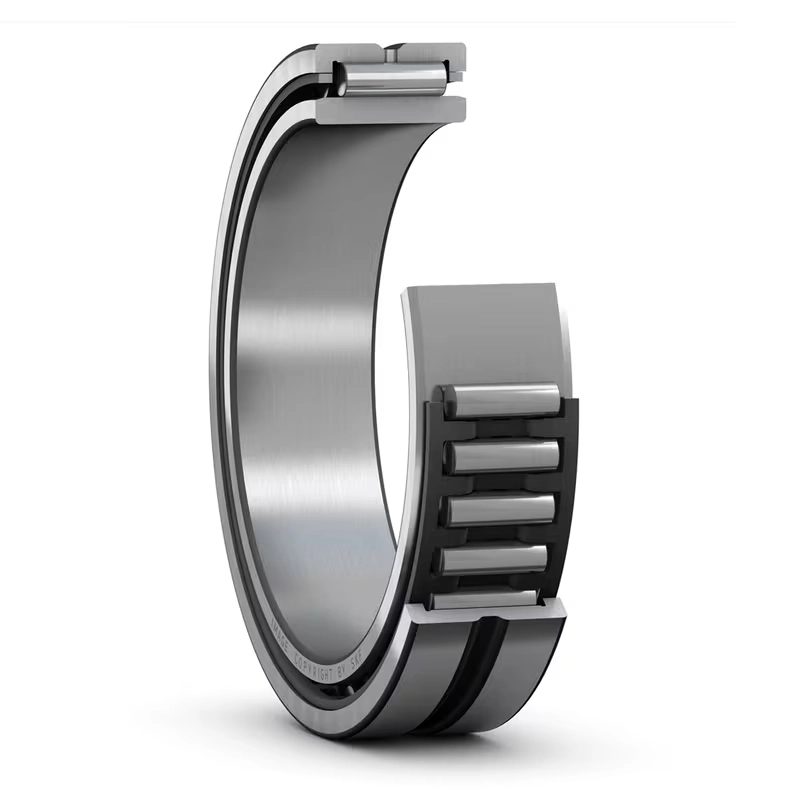

Roulements à aiguille

Roulements à aiguille appartiennent à un groupe spécial de roulements à rouleaux. Ils utilisent de petits rouleaux en forme de tube avec un grand rapport longueur-largeur. Ce rapport reste entre 0,1 et 0,4. Cela les distingue des autres types de rouleaux. Leur forme fine permet aux roulements à aiguille de gérer de grandes charges dans des endroits serrés. La longue surface de contact répand bien les forces sur les rouleaux et les courses.

Éléments structurels de base

Une configuration habituelle comprend des rouleaux à aiguille, un support pour les garder en ligne et une course extérieure. Les supports proviennent souvent d'acier pressé ou de plastiques forts pour la ténacité et le poids léger. Les courses extérieures utilisent des matériaux durs comme l'acier durci ou le laiton pour faire face à des conditions difficiles. Les types comprennent des roulements à rouleaux à aiguille de tasse tirés et ceux avec ou sans anneaux intérieurs. Cela offre une flexibilité pour différents systèmes.

Variations de conception et manipulation de charge

Ces roulements fonctionnent bien dans les endroits avec des charges radiales lourdes et des vitesses moyennes. Ils s'adaptent dans de petits espaces radiaux. Les styles communs couvrent les roulements à aiguille radiaux pour le support radial uniquement, les types de poussée pour les forces axiales et les conceptions mixtes pour les deux. Le style de tasse dessinée saute un anneau extérieur séparé. Il réduit encore plus la taille et le poids.

Insights sur les matériaux et la fabrication

Les rouleaux reçoivent un traitement thermique pour atteindre une dureté de 58-64 HRC. Cela augmente la résistance à l'usure. La production moderne utilise des machines CNC et des lignes automatiques. Il assure des tolérances serrées en microns pour des résultats stables.

Roulements à billes

Roulements à billes agissent comme outils de roulement. Ils appliquent des boules rondes pour diviser les races intérieures et extérieures. Cela réduit les frottements en rotation sous charges radiales et axiales. La construction principale a des courses rainurées qui tiennent les balles. Une course reste fixe, et l'autre tourne avec l'arbre ou le moyeu. Au fur et à mesure du mouvement, les boules roulent facilement. Ils libèrent de la chaleur et réduisent l'usure pour une longue efficacité.

Composants fondamentaux et géométrie

Un avantage majeur vient de leur faible niveau de frottement. Il réduit le gaspillage d'énergie et la création de chaleur. Cela conduit à une vie plus longue. La capacité à haute vitesse rend les roulements à billes courants dans les utilisations actives. Les choix comprennent des types de rainure profonde pour la manipulation axiale bidirectionnelle, des types de contact angulaire pour les charges mixtes et des styles de poussée pour la mise au point axiale.

Caractéristiques d'ingénierie de précision

Les modèles scellés ajoutent des couvercles en caoutchouc ou en métal pour garder le lubrifiant et la saleté. Cela allonge les temps de service. Boules en céramique dans les types mixtes moindre poids et inertie. Ils permettent des vitesses supérieures à 100 000 tr/min dans des machines spéciales.

Température de fonctionnement et adaptabilité environnementale

Ces roulements apparaissent dans les moteurs électriques, les pompes, les boîtes de vitesses, les appareils électroménagers et atteignent les domaines automobile et aérospatial. La précision et les besoins de soins faibles se distinguent là-bas. Les températures de travail vont de -30°C à 120°C. Les graisses spéciales supportent jusqu'à 200°C.

Comparaison entre les roulements à aiguille et les roulements à billes

Roulements à aiguille

Composants

Les roulements à aiguille comprennent de longs rouleaux à tube mince en acier durci ou en métaux similaires pour une grande résistance. La configuration de la cage maintient les rouleaux alignés. La bague extérieure offre un soutien solide.

Utilisation

Conçus pour les boîtiers à grandes forces radiales et vitesses moyennes, les roulements à aiguille réussissent dans des assemblages serrés. Ils gèrent des tâches difficiles dans les pompes à engrenages, les moteurs, les compresseurs et les engrenages de transmission. Compactness compte le plus.

Avantages

La faible résistance à la frottement signifie moins d'énergie et des performances supérieures de la machine. Le démarrage facile s'adapte au travail stop-start. Il abaisse l'énergie de démarrage. La grande surface de contact aide à la propagation de la charge. Il bat les roulements à billes en résistance radiale par taille.

Les inconvénients

Les coûts élevés de fabrication proviennent du travail exact, ce qui les rend plus coûteux que d'autres. Le bruit de course va au-delà des roulements à billes. Il peut avoir besoin de calme supplémentaire dans les zones sensibles.

Application

L'utilisation couvre les compresseurs, les boîtes de vitesses automobiles, les pompes, les convertisseurs de couple et les systèmes de suspension. En aérospatiale et en robotique, leur petite taille et leur résistance à la charge aident dans des domaines précis comme la fabrication intelligente et les groupes moteurs automobiles.

Metriques de frottement et d'efficacité

Sous les mêmes charges, les roulements à aiguille présentent des niveaux de frottement aussi bas que 0,0015-0,0025. Cela permet d'économiser de l'énergie dans les cycles en cours.

Analyse du bruit et des vibrations

Les niveaux de vibration sont généralement de 20 à 40% plus élevés que les roulements à billes à la même vitesse. Cependant, les cages en plastique diminuent cela dans les nouveaux designs.

Roulements à billes

Composants

Les boules rondes, également en acier trempé, roulent entre les courses coupées exactement. Les supports ou cages arrêtent le regroupement des balles. Cela assure un partage de charge uniforme.

Utilisation

Conçus pour des forces radiales légères et des vitesses élevées, les roulements à billes permettent une rotation facile dans les moteurs électriques, les pompes et les boîtes de vitesses. Leur construction gère un léger désalignement. Il ajoute facilité d'installation.

Avantages

La stabilité intégrée donne des couples de démarrage et de fonctionnement faibles. Il réduit la perte d'énergie et augmente l'efficacité. L'allocation pour les petits changements de course ajoute de la force dans les constructions défectueuses. La faible friction aide à des opérations rapides avec peu de hausse de chaleur.

Les inconvénients

Les petits points de contact limitent la capacité de charge par rapport à la taille. Cela les rend moins adaptés aux besoins radiaux extrêmes que les roulements à aiguille. Il peut nécessiter plus d'espace dans les cas de charge lourde.

Application

Retrouvé partout dans les petits moteurs, les tracteurs et les transmissions automobiles, les boîtes de vitesses des machines-outils et les engrenages généraux. Dans les outils d'utilisation et les équipements d'usine, leur travail silencieux et efficace soutient des réponses économiques d'énergie et durables dans les utilisations de machines et de voitures.

Capacité de vitesse et facteurs limitants

Les valeurs DN (diamètre de l'alésage en mm × vitesse en RPM) ont atteint 1 000 000 pour les billes d'acier standard et 1 500 000 pour les mélanges de céramique. Ce haut des roulements à aiguille’ plage habituelle de 300 000-500 000.

Spécifications de tolérance de désalignement

Les roulements à billes à contact angulaire prennent jusqu'à 0,5° de désalignement sans grande chute de vie. Les paliers à aiguille adhèrent à une limite plus serrée de 0,1°.

Principaux facteurs de performance influant sur la sélection

Capacité de charge et distribution

Les roulements à aiguille atteignent des charges nominales dynamiques 2 à 3 fois plus élevées que les roulements à billes du même diamètre extérieur. Le contact de ligne batt le contact de point. Cela permet de couper la taille de l'ensemble de 30 à 50% dans les utilisations principales à charge radiale.

Limites de vitesse et gestion thermique

Les roulements à billes mènent dans des paramètres de RPM élevés. Les forces centrifuges affectent peu la forme ronde. Les roulements à aiguille font face à un risque d'inclinaison des rouleaux supérieur à 10 000 tr/min. Ils ont besoin de cages spéciales.

Constraints spatiaux et dimensions de l'enveloppe

La hauteur radiale des roulements à aiguille peut tomber à 2,5 mm pour les types de tasses tirées. Les roulements à billes ont besoin d'au moins 6-8mm. Cela compte dans la robotique minuscule et les outils médicaux.

Analyse coûts-avantages

Les coûts d'achat d'abord pour les roulements à aiguille roulements à billes supérieurs de 40-80%. Mais les coûts de vie complète favorisent souvent les aiguilles dans les cas de charge élevée. Ils réduisent les besoins de remplacement et la consommation d'énergie.

FAQ

Quelle est la principale différence entre les roulements à aiguille et les roulements à billes?

Les roulements à aiguille appliquent des rouleaux à tube mince pour une capacité de charge radiale élevée dans de petits espaces. Les roulements à billes utilisent des billes rondes pour un travail à faible frottement et à grande vitesse à travers les charges radiales et axiales.

Dans quelles applications sont les roulements à aiguille les plus adaptés?

Les roulements à aiguille fonctionnent mieux dans les compresseurs, les boîtes de vitesses, les pompes, les convertisseurs de couple, les systèmes de suspension et les pièces aérospatiales qui nécessitent une aide compacte et à haute charge.

Quels sont les principaux avantages des roulements à billes par rapport aux roulements à aiguille?

Les roulements à billes offrent une meilleure stabilité, un couple de démarrage plus faible, moins de perte de puissance et une plus grande marge de désalignement. Cela les rend parfaits pour les machines à grande vitesse comme les moteurs et les boîtes de vitesses.

Comment les inconvénients des roulements à aiguille influent-ils sur leur utilisation?

Des coûts plus élevés et plus de bruit peuvent restreindre les roulements à aiguille dans les cas de travail à faible budget ou silencieux. Mais leur efficacité compense souvent cela dans des utilisations difficiles.

Quelles pratiques d'entretien s'appliquent aux deux types de roulements?

L'ajout régulier de graisse ou d'huile, ainsi que le blocage de la saleté avec des joints, maintiennent les roulements à aiguille et à billes longtemps.

Quel type de roulement a une capacité de charge plus élevée par taille?

Les roulements à aiguille offrent généralement plus de capacité de charge radiale en raison de leur longue zone de contact avec les rouleaux. Ils supérieurs roulements à billes dans des configurations serrées et lourdes.

Comment les capacités de vitesse diffèrent-elles entre les deux?

Les roulements à billes atteignent des valeurs DN allant jusqu'à 1,5 million avec des mélanges en céramique. Les roulements à aiguille couvrent généralement à 500 000 DN du mouvement du rouleau.

Quel rôle jouent les matériaux dans la performance ?

La meilleure céramique et les aciers revêtus améliorent la lutte contre l'usure, l'allocation de chaleur et la protection contre la rouille dans les deux types de roulements.
