ロボット関節用ベアリングの選び方：アンギュラコンタクトベアリング、4点接触ベアリング、ニードルローラーベアリング、クロスローラーベアリングの比較

ロボット関節ベアリングの選定は、単なるベアリングカタログの照合ではなく、機械システム全体の判断として行うべきです。ロボットアーム、協働ロボット、回転アクチュエータ、減速機、手首モジュール、エンドエフェクタなどでは、1つのベアリング位置で、ラジアル荷重、アキシャル荷重、モーメント荷重、ベアリングの予圧、ベアリングの剛性、速度、潤滑要求、ロボットベアリングの耐用年数といった複数の負荷を同時に支える必要がある場合があります。これらの条件を個別にチェックすると、選定したベアリングが基本的な負荷評価には合格しても、設置後に発熱、振動、再現性の不安定性、早期摩耗などの問題が発生する可能性があります。

OEMエンジニア、自動化機器メーカー、産業用ベアリング購入者にとって、ロボット関節用ベアリングを実際の関節構造に適合させることは重要な課題です。ベース軸、肩関節、肘関節、手首関節、ギアボックス軸、グリッパー軸は、同じ荷重経路を共有することはほとんどありません。この比較では、アンギュラコンタクトベアリング、4点コンタクトベアリング、ニードルローラーベアリング、クロスローラーベアリングが、さまざまなロボット関節用途にどのように適合するかを説明します。

ロボット関節におけるベアリング選定が重要な理由

ロボットの関節部は、繰り返し加速、減速、逆転、および荷重保持といった動作を受けます。標準的なモーターシャフトとは異なり、ロボットの関節部はアーム、減速機、ツール、またはグリッパーからのオーバーハング荷重を支えることがよくあります。これにより、特に肩関節、手首軸、回転テーブル、精密マニピュレーターにおいて、半径方向、軸方向、およびモーメント方向の複合荷重が発生します。

ロボット関節ベアリングを内径、外径、または動荷重定格のみに基づいて選定した場合、通常は組み立て後に問題が発生します。低速では関節がスムーズに回転しても、繰り返し負荷がかかると位置決め精度が低下します。また、ベアリングの予圧が高すぎるとトルクと温度が上昇し、剛性が不足するとバックラッシュや工具中心点のずれが生じます。

そのため、多くの機器メーカーは 自動化向け精密ベアリングメーカー 生産購買を開始する前に、荷重方向、クリアランス、取り付け精度、潤滑、および予想される耐用年数などを確認することができます。

ロボット関節における主要な荷重：半径方向荷重、軸方向荷重、およびモーメント荷重

実用的なロボットベアリングの検討は、まず荷重の方向から始まります。ラジアル荷重は軸に作用し、一般的にはアームの重量、ギアのかみ合い力、ベルトの張力、または軸支持によって発生します。アキシャル荷重は軸軸に沿って作用し、スラスト力、ねじ機構、減速機、または小型回転ユニットから発生する可能性があります。モーメント荷重は、作動荷重がベアリングの中心線からずれたときに発生する傾斜力です。

ロボットアームのベアリング選定において、モーメント荷重はしばしば最も過小評価される要素です。ベアリングは十分なラジアル荷重容量を備えていても、オーバーハングした手首、ツール、またはグリッパーの下でたわみが生じる可能性があります。精密な自動化においては、わずかなベアリングのたわみでも、ロボットアーム先端での位置決め誤差として目に見えるようになることがあります。

ロボット関節用ベアリングを選定する前に、エンジニアリングチームは、ラジアル荷重定格のみを確認するのではなく、ラジアル方向と軸方向のモーメント荷重の組み合わせを検討する必要があります。この手順により、剛性の低下、疲労寿命の短縮、再現性の低下、および連続生産中の予期せぬメンテナンスを防ぐことができます。

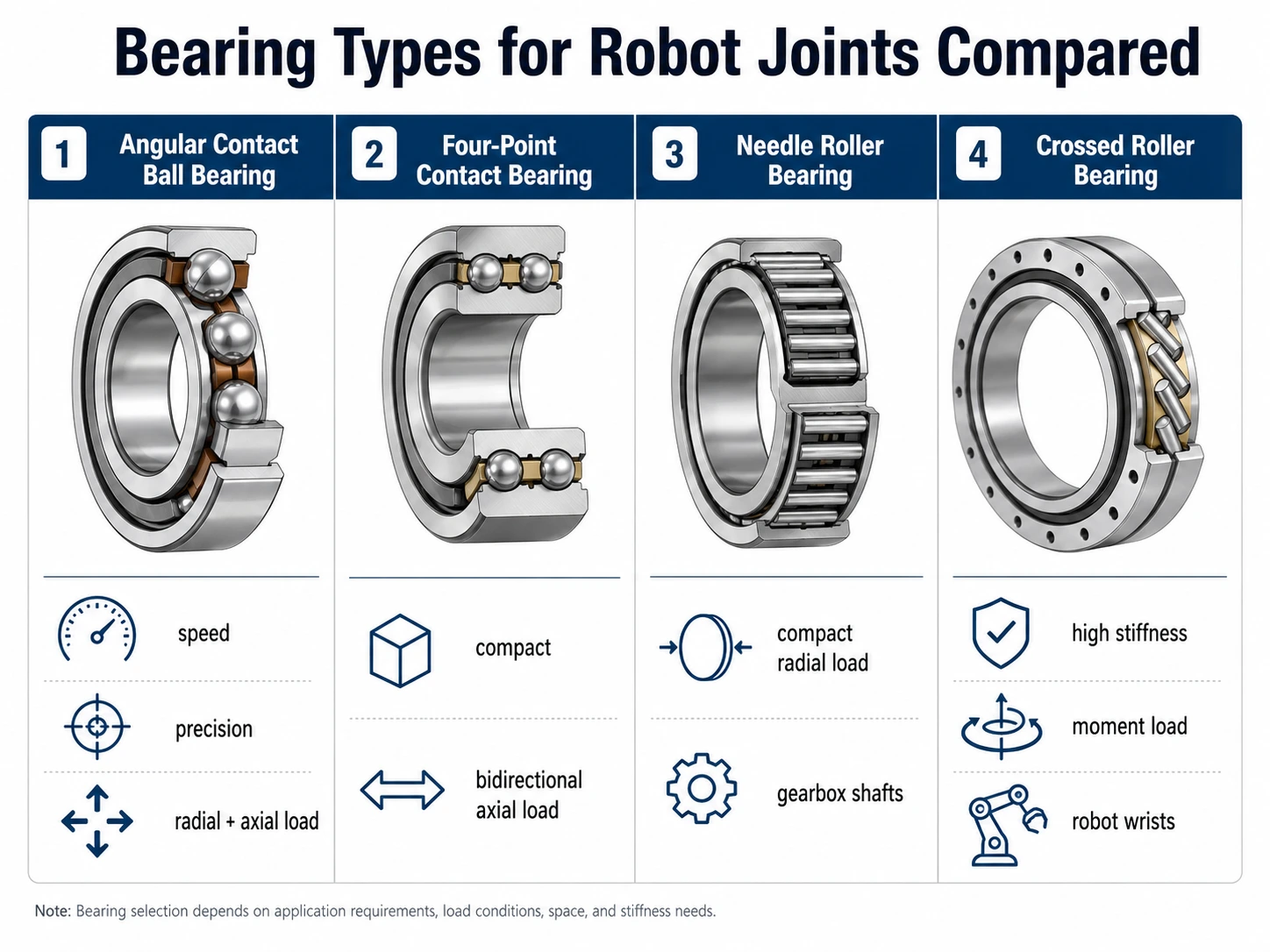

ロボット関節用ベアリングの種類比較

高速回転および複合荷重に対応するアンギュラ玉軸受

アンギュラ玉軸受は、ラジアル荷重とアキシアル荷重が同時にかかる用途で広く使用されています。その接触角により、標準的な深溝玉軸受よりも優れたアキシアル荷重支持能力を発揮するため、高速回転軸、ギア支持部、回転アクチュエータ、コンパクトな接合構造などに適しています。

ロボット関節用のアンギュラコンタクトベアリングは、高い剛性が求められる場合、ペアで取り付けられたり、予圧をかけた状態で取り付けられたりすることがよくあります。適切なベアリングの予圧は、内部クリアランスを低減し、位置決め安定性を向上させます。しかし、予圧が強すぎると摩擦、発熱、疲労のリスクが高まるため、予圧制御は重要な設計および購入要件として扱う必要があります。

LQYSは複合荷重用途向けのアンギュラコンタクトボールベアリングオプションを提供しており、同社は関連性の高い企業である。 アンギュラ玉軸受サプライヤー 自動化機器メーカー、修理業者、産業機器販売業者向けに、精度、可用性、コスト安定性を比較検討するための情報を提供します。

コンパクトな双方向軸方向支持のための4点接触ベアリング

4点接触ベアリングは、コンパクトな単一ベアリング構成で両方向の軸方向荷重を支えることができます。そのため、筐体内に2つの独立したアンギュラ接触ベアリングを配置できないような、コンパクトな回転モジュール、軽負荷ロボット軸、インデックスユニット、位置決め装置などに適しています。

4点接触ボールベアリングは、動作条件全体を考慮して選定する必要があります。ラジアル荷重レベル、アキシャル荷重方向、シャフト嵌合、ハウジング精度、潤滑方法、および取り付け制御はすべて最終的な性能に影響します。これは、重モーメント荷重がかかるロボット関節には必ずしも最適なソリューションではありませんが、双方向の軸方向支持が主な要件である場合は、アセンブリのサイズを縮小できます。

小型ロボット機構を開発する購入者にとって、4点接触ベアリングは、省スペースと軸方向荷重制御の実用的なバランスを実現できる。

コンパクトなラジアル荷重支持用ニードルローラーベアリング

ロボット用ニードルローラーベアリングは、小さな断面で高いラジアル荷重容量が必要とされる場合によく使用されます。代表的な使用箇所としては、ギアボックス、シャフト、カム機構、振動部品、減速機、エンドエフェクタアセンブリなどが挙げられます。

ニードルローラーベアリングの限界も明らかです。ニードルローラーベアリングは主にラジアル荷重を支えるため、高アキシャル荷重や大きなモーメント荷重に対する完全なベアリングソリューションとして扱うべきではありません。ただし、これらの荷重を支える別のベアリング構造がある場合は別です。多くのロボットシステムでは、ニードルローラーベアリングは唯一のベアリングとしてではなく、完全な支持構造の一部として機能します。

卸売業者やOEM購買チームにとって、ニードルローラーベアリングは、ラジアル荷重容量を維持しながらパッケージサイズを縮小するのに役立ちます。特に長時間稼働する小型自動化機器では、シャフトの硬度、表面仕上げ、アライメント、シール、潤滑状態を注意深く確認する必要があります。

高剛性および高モーメント荷重に対応するクロスローラーベアリング

ロボット関節用のクロスローラーベアリングは、限られたスペースで高い剛性、高い回転精度、および強力なモーメント荷重耐性が求められる場合によく使用されます。クロスローラー配置により、1つのベアリングでラジアル荷重、アキシャル荷重、およびモーメント荷重を支えることができるため、ロボットの手首、協働ロボットの関節、回転テーブル、検査装置、精密マニピュレータなどに広く採用されています。

最大の利点は、複合荷重下での軸受剛性です。最大の課題は、取り付け精度です。クロスローラーベアリングは通常、ハウジングの肩部の精度、制御された予圧、クリーンな組み立て、そして均一なボルト締め付けを必要とします。取り付け面が不正確な場合、完成した接合部で期待される回転精度が得られない可能性があります。

高剛性ロボット関節ベアリング用途においては、減速機、シャフト、ハウジングのレイアウトが確定する前の設計段階の早い段階で、クロスローラーベアリングの採用を検討すべきである。

ロボット関節に適したベアリングの選び方

適切な選定プロセスは、まず関節の位置から始まります。基部関節は通常、大きなモーメント荷重を受ける一方、手首関節には小型化、低摩擦、高精度な動作が求められる場合があります。ギアボックスのシャフトはラジアル荷重の支持が必要となることが多く、エンドエフェクタには低騒音で始動トルクが安定した小型ベアリングが必要となる場合があります。

ジョイントの位置が明確になったら、次のステップは、ラジアル荷重、アキシャル荷重、モーメント荷重、速度、加速度、デューティサイクル、衝撃荷重、許容たわみ、温度、潤滑方法、および目標耐用年数を確認することです。精度要件は、機器の種類に基づいて設定する必要があります。パレタイジングロボット、包装ロボット、溶接ロボット、半導体ハンドリングユニット、医療自動化システムなどでは、それぞれ異なるレベルの振れ精度、剛性、騒音、およびメンテナンス間隔が求められる場合があります。

B2B調達においては、ロット間の一貫性も重要です。 上海永和順輸出入有限公司. 12,000平方メートルの工場敷地、40名以上の従業員、最新の試験設備、そして30カ国以上への輸出実績を誇ります。ロボット用精密ベアリングをお探しのバイヤーにとって、こうした実績は製品ラインナップ、検査能力、コミュニケーション効率、そして長期的な供給体制を評価する上で役立ちます。

どのベアリングタイプを選択すべきか？

アンギュラ玉軸受は、ロボット関節に速度、精度、およびラジアル荷重とアキシャル荷重の両方のサポートが必要な場合に適しています。4点接触軸受は、コンパクトなスペースで双方向のアキシャル荷重サポートが必要な場合に実用的な選択肢となります。ニードルローラー軸受は、シャフト、減速機、ギアボックス、エンドエフェクタなどのコンパクトなラジアル荷重サポートに最適です。クロスローラー軸受は、高い剛性、高い回転精度、およびモーメント荷重耐性が重要な場合に一般的に好まれます。

小型ロボットの手首、センサー、軽荷重グリッパー、コンパクトなエンドエフェクターモジュールには、小型ベアリングが適している場合があります。円筒ころ軸受は、より重い伝動部や剛性の高い駆動構造において、高いラジアル荷重を支えることができます。適切なベアリングの選択は、カタログ値だけではなく、機械システム全体を考慮して決定する必要があります。

図面、負荷データ、速度、精度等級、設置スペース、ロボットベアリングの耐用年数目標が利用可能であれば、購買チームは ロボットベアリングの推奨を依頼する 大量注文を確定する前に確認することで、カタログには適合するものの実際のロボット関節には適合しないベアリングを選んでしまうリスクを軽減できます。

結論

ロボット関節ベアリングの選定には、耐荷重、剛性、精度、予圧、スペース、潤滑、取付条件、耐用年数といった要素間の明確なバランスが求められます。アンギュラコンタクトベアリング、4点コンタクトベアリング、ニードルローラーベアリング、クロスローラーベアリングは、それぞれロボット機器内部の異なる問題を解決します。OEM、販売代理店、自動化機械メーカーにとって、最適なベアリングとは、単に最大、最小、または最高価格のベアリングではありません。関節の荷重経路、目標精度、組立方法、およびメンテナンス要件に合致するベアリングこそが​​、最適なベアリングなのです。LQYSは、幅広いベアリング製品群と精密用途における豊富な経験を活かし、ロボットシステム、自動化機器、産業機械向けの実用的なベアリングソリューションを提供します。

FAQについて

Q1：ロボットの関節部にはどのような種類のベアリングが使用されていますか？

A：ロボットの関節には、アンギュラ玉軸受、四点接触軸受、ニードルローラー軸受、クロスローラー軸受、ミニチュア軸受、円筒ころ軸受などが使用される場合があります。適切な軸受の種類は、ラジアル荷重、アキシアル荷重、モーメント荷重、速度、軸受剛性、設置スペース、および精度要件によって異なります。

Q2：ロボットアームの関節に使用するベアリングはどのように選べばよいですか？

A：まず、関節の位置を確認し、次にラジアル荷重、アキシャル荷重、モーメント荷重を計算します。その後、速度、加速度、デューティサイクル、許容たわみ、ベアリングの予圧、潤滑、シール、ロボットベアリングの耐用年数を確認します。ロボットアームのベアリング選定においては、ラジアル荷重定格だけでなく、剛性とバックラッシュ制御の方が重要な場合が多いです。

Q3：アンギュラコンタクトベアリングはロボットの関節に適していますか？

A：アンギュラコンタクトベアリングは、ラジアル荷重とアキシャル荷重の両方を支え、正確な回転と比較的高速な動作が求められるロボット関節に適しています。より高い剛性が要求される用途では、ペアリングまたはプリロードされたアンギュラコンタクトベアリングを使用することで、内部クリアランスを低減し、位置決め安定性を向上させることができます。

Q4：クロスローラーベアリングとアンギュラコンタクトベアリングの違いは何ですか？

A：クロスローラーベアリングは、高い剛性、コンパクトな構造、およびモーメント荷重の支持を重視する場合によく選ばれます。アンギュラコンタクトベアリングは、速度、精度、およびラジアル荷重とアキシアル荷重の組み合わせを重視する場合によく選ばれます。どちらが最適かは、荷重の方向、取り付けスペース、予圧要件、回転精度、および耐用年数の目標によって異なります。

Q5：ロボットの関節ベアリングが早期に故障する理由は何ですか？

A：ロボット関節ベアリングは、ベアリングの種類が間違っている、予圧が過剰、潤滑不良、汚染、ハウジングのずれ、衝撃荷重、またはモーメント荷重の過小評価などが原因で早期に故障する可能性があります。購入前に動作状態全体を確認することは、ロボットベアリングの耐用年数を延ばすための最も確実な方法の一つです。
