THKリニアベアリングガイド：LMガイド製品、用途、および調達方法

THKリニアベアリングが産業調達において重要な理由

THK リニアベアリング 直線運動部品は機械の精度、速度、耐用年数、ダウンタイム管理に直接影響を与えるため、エンジニア、機械メーカー、保守チーム、ベアリング販売業者などから頻繁に検索されています。CNC加工センター、半導体製造装置、ロボット搬送システム、包装ライン、測定機器などでは、ガイドレールやスライドブロックに小さな問題があるだけで、振動、再現性の低下、モーター負荷の増加、予期せぬ修理作業につながる可能性があります。

THKはLMガイド製品で広く知られています。THK LMガイドは転がり直線運動をサポートするように設計されており、機械の高精度、高剛性、滑らかな動作、高速化、長寿命化を実現します。しかし、購入者にとって、購入の決め手となるのはブランド認知度だけではありません。実際の決定には、モデルの入手可能性、納期、設置適合性、精度等級、耐荷重、メンテナンスの必要性、そして適切なTHKリニアガイド交換品または同等のリニアベアリングモデルが用途要件を満たすかどうかなどが含まれます。

THK LMガイドとリニアベアリングとは何ですか？

直線運動製品の仕組み

リニアベアリングは、回転運動ではなく直線運動を支えます。一般的なリニアガイドシステムでは、レールとブロックの間を転動体が移動し、摩擦を低減しながら荷重を制御された方向に伝達します。滑り式システムと比較して、転動による直線運動は駆動抵抗を低減し、より安定した位置決めを可能にします。

調達チームにとって重要な点は単純明快です。ベアリングは単なるスペアパーツではなく、機械全体の動作精度を左右する重要な要素です。カタログ上では「似ている」ように見えても、レール幅、予圧等級、ブロックタイプ、シール設計、取り付け穴パターンなどが間違っていると、取り付け不良の原因となる可能性があります。

THKの一般的なリニアモーション製品カテゴリ

THKのリニアモーション製品には、LMガイド、ケージ付きボールLMガイド、フルボールLMガイド、ケージ付きローラーLMガイド、フルローラーLMガイド、リニアエンコーダ一体型ガイド、ボールねじ、アクチュエータ、および関連する精密モーションコンポーネントが含まれます。ケージ付きボール設計は、スムーズな動作、低騒音、高速動作が重要な用途でよく選ばれます。ケージ付きローラーガイドは、コンパクトな速度よりも機械の剛性が重要な、高負荷・高剛性用途でより一般的に検討されます。

THKリニアベアリングが使用されている場所

自動化およびCNC機械

工場自動化において、リニアベアリングはピックアンドプレースモジュール、検査テーブル、ラベリングシステム、ディスペンシング装置、ガントリー構造などに広く使用されています。CNC工作機械では、高精度リニアベアリングがテーブルの動き、スピンドルの移動、切削の安定性を制御するのに役立ちます。動作がスムーズでなくなったり、位置決めがずれたりした場合、保守チームは大型の機械部品を交換する前に、リニアガイドレール、ブロックの摩耗、潤滑状態、取り付け位置合わせなどを確認することがよくあります。

ロボット工学、医療機器、半導体製造装置

ロボットや半導体製造装置では、通常、より滑らかな動作、クリーンな設置、そして再現性の高い位置決めが求められます。医療機器や計測機器にも、低摩擦で安定した直線移動が必要です。これらの分野では、購入者は、作業環境、負荷方向、粉塵への曝露、腐食リスク、およびサービス間隔に基づいて、THK LMガイドの代替品、リニアガイドの同等モデル、およびカスタムリニアベアリングを比較検討することができます。

THKと他のリニアベアリングブランドの比較：購入者が比較すべき点

技術的な比較ポイント

THK製ベアリングの代替品を他のリニアベアリングブランドと比較する際、最初に検討すべきは価格ではなく、技術的な適合性です。購入者は、レール幅、ブロック形状、ブロック長さ、取付穴配置、動荷重定格、静荷重定格、予圧、精度等級、シール構造、潤滑方式、材質などを比較検討する必要があります。

例えば、コンパクトブロックを使用する自動化機械では、アセンブリ全体を変更しない限り、より背の高い交換用ブロックを取り付けることができない場合があります。高予圧ブロックは剛性を高める可能性がありますが、機械がより軽い予圧で設計されている場合は、摩擦や駆動負荷も増加する可能性があります。ステンレス鋼または耐腐食性オプションは、湿度の高い環境や洗浄環境で役立つ場合がありますが、通常の工場自動化では標準的なクロム鋼製品で十分な場合があります。

入手可能性、リードタイム、コスト管理

多くの購買チームは、元のモデルの納期が長い、価格が高い、または在庫が限られている場合に、THKベアリングの相互参照情報を探します。これは、修理プロジェクト、スペアパーツプログラム、およびOEM機器メーカーへのベアリングの大量供給においてよく見られることです。資格のあるサプライヤーは、単に「類似の」モデル番号を送るべきではありません。THKリニアガイドの交換を推奨する前に、図面、写真、機械の銘板データ、古いサンプル、および動作条件を確認することがより良い方法です。

THKリニアベアリングの交換部品の選び方

元のモデル番号から始めましょう

THKの型番には通常、シリーズ、サイズ、ブロックタイプ、レール長、精度、予圧、シール構成に関する有用な情報が含まれています。ラベルが摩耗していたり​​、不完全な場合でも、購入者はレール幅、ブロック高さ、ブロック全長、ボルト穴間隔、レール取り付けピッチを測定することができます。また、複数の角度から撮影した写真があれば、部品が角型ブロック、フランジブロック、小型ガイド、ワイドレールタイプ、高負荷シリーズなど、どのタイプであるかをサプライヤーが特定するのに役立ちます。

寸法だけでなく、用途にも合わせる

寸法の一致は必要不可欠ですが、それだけでは十分ではありません。軽量包装機用のリニアベアリングは、マシニングセンターやプレス自動化ラインで使用されるガイドとは使用サイクルが異なります。負荷方向、ストローク長、速度、加速度、振動、汚染、潤滑習慣など、すべてが耐用年数に影響します。繰り返しの故障を防ぐため、保守チームはレール表面の損傷、設置時の平面度、潤滑間隔、ブロック内部への粉塵や切削油の侵入の有無なども確認する必要があります。

調達オプション：オリジナルブランド、同等モデル、OEM、またはカスタム供給

適切な調達ルートを選択する

THK純正製品は、設計仕様でブランド指定が必要な場合や、機械の保証規定を遵守する必要がある場合など、プロジェクトに適しています。同等のリニアベアリングモデルは、技術的な条件を確認済みであれば、メンテナンス、交換、コスト重視の生産において実用的です。OEMリニアベアリングは、安定したロット生産、プライベートラベル、リピート注文を必要とする販売代理店や機器メーカーにとって有用です。標準モデルが機械構造、材料要件、または動作環境に適合しない場合は、カスタムリニアベアリングを検討できます。

信頼できるサプライヤーとはどのようなものか

プロの直線軸受サプライヤーは、見積もり以上のものを提供するべきです。有用なサポートには、型番の相互参照チェック、寸法確認、大量供給計画、梱包の一貫性、作業条件に関する情報提供などが含まれます。輸入業者や卸売業者にとって、安定した供給は単価と同じくらい重要です。機械の停止、追加輸送費、顧客からの苦情を引き起こすような低価格部品は、長期的には必ずしも安上がりな選択肢とは言えません。

上海永和順進出口有限公司について

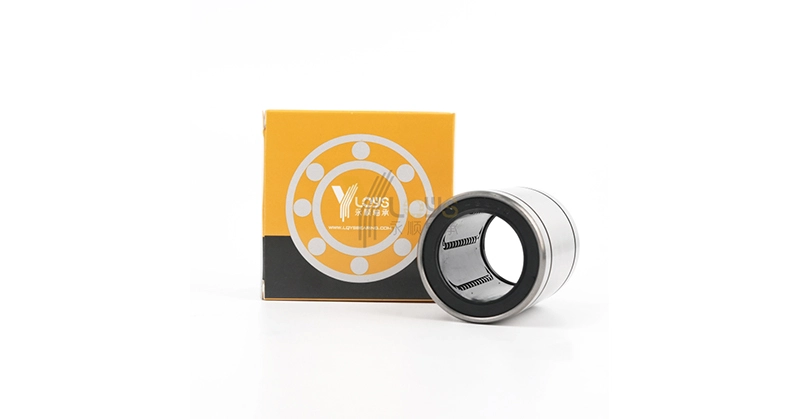

Shanghai Yongheshun Import and Export Co.、Ltd。LQYS Bearingsを通じて事業を展開する同社は、生産、販売、貿易、輸出を統合しています。同社は、以下を含む複数のカテゴリーにわたる高精度かつ高品質のベアリングを提供しています。 リニアベアリングボールベアリング、アンギュラコンタクトボールベアリング、円筒ころ軸受、ニードルローラーベアリング、ピローブロックベアリング、円錐ころ軸受、球面ころ軸受、およびスラストボールベアリング。

会社情報によると、LQYSは40名以上の従業員を擁し、工場面積は12,000m²、30カ国以上に製品を輸出しています。同社のベアリング製品は、機械設備、エンジニアリング、鉄道、自動車、鉄鋼、繊維、冶金、鉱業、石油、製紙、および関連産業分野で使用されています。THK製リニアベアリングの代替品、OEMリニアベアリング、カスタムリニアベアリング、または大量リニアベアリングの供給をお探しのバイヤーにとって、LQYSはモデルレビュー、代替品の選定、および大量調達のための調達パートナーとして役立ちます。

結論

THK LMガイド製品は、世界の直線運動アプリケーションで高い評価を得ていますが、調達の決定は常に技術的な適合性、作業条件、リードタイム、および購入リスク全体に基づいて行う必要があります。信頼性の高いTHKリニアガイドの交換品は、寸法、耐荷重、予圧、精度、シール、材質、および設置要件に適合している必要があります。販売代理店、OEM機器メーカー、および保守担当者向けに、 LQYS の 産業市場全体にわたり、リニアベアリング、同等モデル、OEM供給、カスタム仕様、および大量注文のための実用的な調達ルートを提供します。

FAQについて

Q1：THK製リニアベアリングの交換部品のうち、自分の機械に適合するものはどれかを知るにはどうすればよいですか？

A1：まず、元のTHK型番を確認してください。型番が不明な場合は、レール幅、ブロック高さ、ブロック長さ、取付穴間隔、レールピッチを測定してください。THKリニアベアリングの交換品を選ぶ前に、動作荷重、速度、ストローク、精度要件、および使用環境も確認してください。

Q2：THK LMガイドと標準的なリニアベアリングの違いは何ですか？

A2：THK LMガイドは、レールに沿ったガイド動作のために設計された高精度リニアモーションガイドシステムです。標準的なリニアベアリングとは、ブッシング、ガイドブロック、レールシステムなど、複数のリニアモーション製品を指す場合があります。製品を比較する前に、構造、耐荷重、精度等級、および取り付け寸法を確認してください。

Q3：CNCマシンにTHKベアリングの代替品を使用できますか？

A3：THKベアリングの代替品は、技術的なパラメータが慎重に適合している場合にのみ、CNC工作機械への使用が検討できます。CNC装置は通常、高い剛性、安定した予圧、正確なレールアライメント、および信頼性の高い潤滑を必要とします。サプライヤーは、同等のリニアガイドを推奨する前に、機械の用途と元のモデルを確認する必要があります。

Q4：リニアベアリングのサプライヤーに相互参照のためにどのような情報を送ればよいでしょうか？

A4：元の型番、写真、図面、レール長さ、ブロック数量、機械の種類、負荷条件、速度、ストローク、および作業環境をお送りください。古い機器の場合は、使用済みのサンプルをお送りいただくことで、正しいリニアベアリングの相互参照を確認するのに役立ちます。

Q5：OEMリニアベアリングおよびリニアベアリングの大量供給はどこで入手できますか？

A5：OEMリニアベアリングおよびバルクリニアベアリングは、モデルチェック、カスタム仕様、バッチ調達をサポートするメーカーや輸出サプライヤーを通じて調達できます。LQYSベアリングは複数のベアリングカテゴリーを取り扱っており、産業用バイヤーのリニアベアリング調達、交換部品の選定、OEM生産、カスタムベアリング要件をサポートできます。
