電子機器用小型深溝軸受の調達ガイド

電子機器製造において、 電子機器用小型ボールベアリング 小型深溝玉軸受は、価格や型番だけでなく、多くの要素で評価されるのが一般的です。冷却ファン、エンコーダ、センサーモジュール、小型モーター、ジンバル、事務機器、ロボットユニット内部の小型ベアリングは、標準的な購入部品のように見えるかもしれませんが、その動作状態は、騒音、消費電流、シャフトの安定性、発熱、製品の感触、および耐用年数に影響を与える可能性があります。OEMの購入者、販売代理店、および生産エンジニアは、小型深溝玉軸受を、サイズ、速度、負荷、シール構造、材質、グリース、騒音レベル、クリアランス、およびロットの一貫性など、実際の動作条件に照らし合わせて確認する必要があります。

電子機器における小型深溝玉軸受の役割

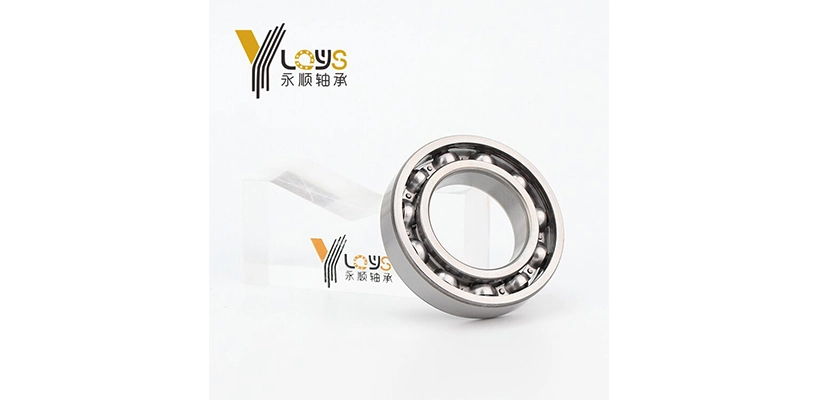

マイクロ深溝玉軸受 小型転がり軸受は、非常に限られたスペースで軸の回転をスムーズに行う必要がある場合に使用されます。多くの軸受カタログや工場分類では、ミニチュア軸受は通常、外径が30mm以下の小型軸受を指します。深い溝を持つ軌道面により、軸受はラジアル荷重と軽いアキシアル荷重を支えながら、小さな回転部品に適した低い摩擦を実現します。

そのため、電子機器用の小型ボールベアリングは、ファンハブ、マイクロモーターのエンドキャップ、エンコーダーシャフト、精密機器アセンブリ、軽負荷駆動システムなどに広く使用されています。ベアリングはシャフトを支えるだけでなく、振動、動作音、回転精度も制御します。寸法が適切であっても、グリース管理が不十分であったり、クリアランスが不適切であったりすると、最終的なデバイステストに合格しない可能性があります。電子機器においては、適合性はあくまで出発点に過ぎません。

低騒音が購入基準となる理由

異音はベアリングの不具合の中でも最も気づきやすいものの、量産開始後に原因を特定するのが最も難しい問題の一つです。モーターは無負荷運転試験では問題なく合格しても、長時間運転すると異音を発することがあります。一般的な原因としては、軌道面内部の埃、回転速度に合わないグリース、過剰なクリアランス、きつすぎる組み立て、シャフトの芯ずれ、表面仕上げの不均一などが挙げられます。

低騒音の小型ベアリングは、冷却ファン、医療機器、オフィスオートメーション機器、センサー、エンコーダー、ドローンモーターベアリング、精密機器ベアリングなどにおいて特に重要です。これらの製品は、人や繊細な部品の近くで使用されることが多いため、受入検査時の微かな振動も、プラスチック製のハウジング内で数百時間稼働した後は、明らかな不具合として認識される可能性があります。大量購入をご希望の場合は、サンプル数量から量産数量に移行する前に、騒音レベル、グリースの種類、内部クリアランス、クリーンな組立条件などを確認しておく必要があります。

電子機器および小型モーションシステムにおける代表的な応用例

小型モーターと冷却ファン

小型モーター用の小型ベアリングは、DCモーター、ブラシレスモーター、マイクロギアモーター、小型駆動装置などで一般的に使用されています。これらの用途では、モーターの起動時の出力が限られているため、通常は低い始動トルクが求められます。ベアリングの抵抗が大きすぎると、モーターの始動が遅くなったり、消費電流が増えたり、発熱量が増えたり、回転速度が不安定になったりする可能性があります。

冷却ファンのベアリングは、やや異なる種類の懸念事項に直面します。ファンメーカーは通常、騒音、速度、寿命、コスト、および供給安定性を同時に比較検討します。多くの屋内用電子ファンでは、ZZ型小型ベアリングが好まれています。これは、金属シールドが埃の侵入を軽減し、多くの接触密閉型構造よりも摩擦を低く抑えることができるためです。クリーンな電子機器アセンブリにおいては、このバランスがしばしば実用的です。

センサー、エンコーダー、ロボット工学、精密機器

センサーやエンコーダーには、スムーズな軸支持と再現性の高い動作が必要です。これらのアセンブリに使用される小型深溝玉軸受は、安定した寸法、適切なクリアランス、そしてクリーンな回転特性を備えている必要があります。ロボットモジュール、ジンバル、小型自動化ユニット、携帯型計測機器、ドローンモーター用ベアリングなども、小型化と滑らかな回転が求められる場合に、高速小型軸受を使用します。

よくある調達ミスは、内径、外径、幅だけでベアリングを選定することです。同じサイズの小型ベアリングでも、グリース、シール抵抗、保持器の設計、内部すきま、軸嵌合、ハウジング公差などを考慮すると、性能が異なる場合があります。そのため、大量発注前に技術的な確認を行うことは非常に重要です。

電子機器用途向け小型ベアリングの選び方

サイズ、速度、負荷

小型ベアリングのサイズ表はモデル範囲を絞り込むのに役立ちますが、最終的な決定は用途に基づいて行うべきです。購入者は、内径、外径、幅、動作回転数、ラジアル荷重、想定されるアキシャル荷重、取り付け方法、温度範囲、および期待される耐用年数を確認する必要があります。24V冷却ファン用の静音ベアリングは、一日中起動と停止を繰り返す小型駆動モーター内部のベアリングとは異なる条件下で使用されます。

深溝型小型ボールベアリングは、多くの中速および高速電子機器用途に適していますが、速度性能は設計全体によって異なります。グリース、シールドまたはシールの種類、クリアランス、シャフト嵌合、ハウジング精度など、すべてが結果に影響します。デバイスに厳しい音響要件がある場合、低摩擦だけでは十分ではありません。

クリアランス、トルク、走行フィーリング

小型モーターやファンアセンブリでは、始動トルクの低さが負荷容量と同じくらい重要になる場合が多い。トルクが大きすぎると電流と発熱が増加し、トルクが不安定だと運転音が不均一になる。クリアランスも慎重に管理する必要がある。クリアランスが小さすぎると、設置後に発熱する可能性がある。クリアランスが大きすぎると、シャフトの動き、振動、騒音が発生する可能性がある。

低騒音小型ベアリングをご希望の場合は、お問い合わせの際に、動作速度、取り付け方法、目標騒音レベル、動作温度、および期待寿命をお知らせください。これにより、サプライヤーは図面サイズに合わせるだけでなく、適切なクリアランス、潤滑剤、およびシール形状を提案するための十分な情報を得ることができます。

材料と潤滑

一般的な材料としては、クロム鋼、ステンレス鋼、および特殊な環境向けに選定されたセラミック関連構造物などが挙げられる。クロム鋼は、硬度、耐摩耗性、コストのバランスが優れているため、一般電子機器に広く使用されている。ステンレス鋼は、湿度の高い環境や特定の医療機器・計測機器用途など、耐食性がより重要な用途で選択されることがある。

潤滑は、速度、温度、騒音レベル、および耐用年数に適合している必要があります。シールド付き小型ベアリングやシール付き小型ベアリングでは、グリースがよく使用されます。これは、グリースが長時間の運転を可能にし、内部接触面を保護するのに役立つためです。ただし、特にファンや小型モーター用の高速小型ベアリングでは、グリースの種類と充填量を慎重に管理する必要があります。

オープン型、ZZ型、2RS型ミニチュアベアリング

開放型小型ベアリングは、ベアリングが周囲の構造物によって保護されている、または潤滑が別途行われるクリーンなアセンブリに適しています。通常、摩擦係数は最も低いですが、粉塵や微粒子にさらされやすいという欠点があります。

ZZミニチュアベアリングは、金属シールドを使用することで汚染を低減しつつ、回転抵抗を比較的低く抑えています。この構造は、電子モーター、冷却ファン、および一般的な小型機器に広く使用されています。2RSミニチュアベアリングは、ゴム製シールを使用することで、粉塵、湿気、グリース漏れに対する保護性能を向上させていますが、接触シールはトルクを増加させる可能性があります。

多くの電子機器アセンブリにおいて、速度、騒音、基本的な防塵性能が重要な場合、ZZミニチュア深溝玉軸受はバランスの取れた選択肢となります。一方、埃っぽい環境、湿気の多い環境、または屋外で使用される電子機器では、摩擦抵抗の最小化よりもシール性とグリース保持性能が重視されるため、2RSミニチュア軸受の方が適している場合があります。

大量注文前に購入者が確認すべき事項

明確な見積依頼書には、ベアリングの型番が分かっている場合はそれを記載すべきですが、型番だけでは不十分です。小型ベアリングの仕様には、内径、外径、幅、材質、シールタイプ、クリアランス、潤滑剤、作動速度、ラジアル荷重、使用温度範囲、騒音要件、梱包方法、数量、納期を記載する必要があります。

この情報は、OEM向け小型ボールベアリングサプライヤーが実際のデバイスに最適な構造を推奨するのに役立ちます。例えば、ファンメーカーは旧モデルで使用されていたものと同じベアリング寸法を要求するかもしれません。しかし、新しいファンの回転速度が速かったり、音響目標がより厳格だったり、動作温度が変わったりすると、以前のベアリングではもはや適さない可能性があります。早期に確認することで、サンプリングの繰り返しを減らし、承認時間を短縮し、現場での故障の可能性を低減できます。

上海永和順進出口有限公司について

Shanghai Yongheshun Import and Export Co.、Ltd。 当社は、製造、販売、貿易、国際サービスを統合したベアリングメーカー兼輸出サプライヤーです。LQYSベアリング事業を通じて、産業用および精密用途向けのボールベアリング、ミニチュアベアリング、深溝玉軸受、および関連ベアリング製品を提供しています。

同社は40名以上の従業員を擁し、12,000m²の工場面積を持ち、30カ国以上に輸出しています。B2Bバイヤーにとって、これらの詳細は重要です。なぜなら、小型ベアリングの調達は、安定したロット供給、実用的な製品選定サポート、輸出経験、そして一貫したコミュニケーションに依存するからです。電子製品メーカー、販売代理店、卸売業者は、用途要件に応じて、小型深溝玉軸受、シールド付き小型ベアリング、密閉型小型ベアリング、およびOEM小型ベアリングのオプションを調達できます。

結論

電子機器における小型ベアリングの選定 小型深溝玉軸受は、単なる購入作業ではなく、性能に関する意思決定として扱うべきです。適切な小型深溝玉軸受は、騒音を低減し、始動トルクを制御し、高速回転をサポートし、ファンやモーターの寿命を延ばし、電子製品の長期信頼性試験合格に貢献します。購入者は、大量注文を行う前に、サイズ、速度、荷重、シール構造、クリアランス、材質、潤滑、およびサプライヤーの能力を確認する必要があります。動作条件が明確に提示されれば、電子機器用小型玉軸受の選定は、より正確で、より安定し、より費用対効果の高いものになります。

FAQについて

Q1：なぜ小型ボールベアリングは電子モーター内で音を立てるのですか？

A1：小型ボールベアリングは、汚染、不適切なグリース、クリアランスの不備、シャフトの芯ずれ、取り付け不良、または内部表面の粗さなどが原因で、電子モーター内で異音を発することがあります。コンパクトなモーターハウジングでは、音を吸収する空間が少ないため、わずかな振動でも音として聞こえることがあります。

Q2：電子機器用の小型ベアリングとして、ZZベアリングと2RSベアリングのどちらを選べば良いですか？

A2:ZZミニチュアベアリングは、比較的低い摩擦で防塵性能を発揮するため、小型モーター、冷却ファン、クリーンな電子機器アセンブリなどに広く使用されています。一方、2RSミニチュアベアリングは、より強力なシール性能とグリース保持性能が求められる、埃っぽい環境、湿度の高い環境、または露出した環境に適しています。

Q3：小型DCモーターに適した小型ベアリングのサイズはどれですか？

A3：適切な小型ベアリングのサイズは、シャフト径、ハウジング内径、使用可能な幅、動作速度、負荷、および騒音要件によって異なります。小型モーター用の小型ベアリングを注文する前に、購入者は内径、外径、幅、回転数、シールタイプ、クリアランス、および動作環境を確認する必要があります。

Q4：電子機器メーカーは、小型ベアリングの故障をどのように減らすことができますか？

A4：電子機器メーカーは、適切なシールタイプの選択、組立時の清浄度管理、クリアランスと速度・温度のマッチング、適切な潤滑剤の使用、過剰な予圧の回避などにより、小型ベアリングの故障を低減できます。量産前に、実際の動作条件下でのサンプルテストを実施する必要があります。

Q5：電子機器用の小型ボールベアリングを大量購入する企業はどこで入手できますか？

A5：大量購入をご希望のお客様は、サイズ選択、シールオプション、材質選択、安定したロット供給を提供する専門のベアリングメーカーまたは輸出業者から、電子機器用小型ボールベアリングを調達できます。上海永和順進出口有限公司は、B2B用途向けに小型および深溝玉軸受製品を提供しています。
