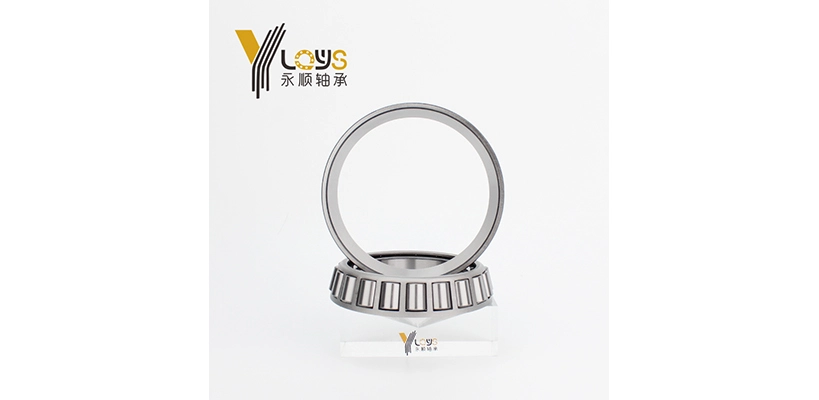

テーパーローラーベアリングは取り付け後に過熱する理由とは？予圧とエンドプレイ

テーパーローラーベアリングの取り付け後の過熱は、通常、ベアリングの設定、取り付け、潤滑、または交換時に十分に確認されなかった運転条件に関連しています。テーパーローラーベアリングの過剰な予圧がよくある原因ですが、エンドプレイ不足、不完全な着座、嵌合不良、汚染、およびミスアライメントも同様の発熱症状を引き起こす可能性があります。適切な対応は、単にロックナットを緩めることではありません。熱が進行して傷、変色、保持器の損傷、または焼き付きに至る前に、アセンブリを構造的にチェックする必要があります。

この問題は、ギアボックス、ホイールハブ、減速機、コンベア駆動装置、重機などでよく見られます。新品のテーパーローラーベアリングでも、元の部品番号と一致していても、カップとコーンがきちんと嵌合していない、調整がきつすぎる、あるいは機械が作動温度に達した後に熱膨張によって調整値が変わってしまうなどの理由で、高温になることがあります。

プリロードとエンドプレイ：多くの熱問題の原因となる設定

テーパーローラーベアリングの予圧がもたらす効果

予圧とは、軸受配置における意図的な軸方向の干渉のことです。これにより、軸方向の動きの大部分が抑制され、軸の剛性、位置決め精度、およびたわみに対する耐性が向上します。ピニオン、ホイールエンド、機械駆動装置など、スラスト荷重の変化に応じて軸をしっかりと固定する必要があるアセンブリでは、制御された予圧が必要となる場合があります。

トレードオフとなるのは摩擦です。円錐ころ軸受の予圧が過剰になると、ころが軌道面とガイドリブに強く押し付けられます。転がりトルクが増加し、潤滑油膜への負荷が増大し、熱が急速に発生する可能性があります。設定をきつくすればするほど安全になるわけではありません。運転時の予圧が過剰になると、軸受の寿命が短くなり、高熱発生による潤滑不良の原因となることがあります。

テーパーローラーベアリングのエンドプレイがもたらす影響

エンドプレイとは、組み立て後に残る軸方向の変位量を指します。テーパーローラーベアリングの適切なエンドプレイは、熱膨張や動作時の動きに対応するための余裕をベアリングに与えます。これは制御不能な緩みではなく、実際の機械に合わせて選択された設定値です。

多くのアセンブリは、ほぼゼロに近い動作状態を目指していますが、シャフト、ハウジング、スペーサー、ベアリングリングはそれぞれ異なる熱伝導率を示すため、低温設定ではエンドプレイが必要になる場合があります。設置時に適切と判断された設定でも、ユニットが定常温度に達すると、動作時のプリロードが過剰になる可能性があります。

プリロードとエンドプレイを別のマシンからコピーできない理由

プリロードとエンドプレイの決定は、ベアリングの配置、回転速度、軸方向荷重、嵌め合い、シャフトとハウジングの材質、潤滑剤、シール抵抗、および熱流によって左右されます。他の機械で使用されている一般的なトルク値、バックオフ角度、またはクリアランス値は、現在のアセンブリには適さない場合があります。製品の正確な寸法は、決定要因の一つにすぎません。

例えば、小型ホイールハブでは、特定のナット、ワッシャー、シール、スピンドル配置に基づいた現場調整手順が用いられる場合がある。一方、産業用ギアボックスでは、シム制御による設定、スペーサー制御による予圧、または軸方向位置の測定が必要となる場合がある。ある方法を別のアセンブリに適用すると、ベアリング自体の寸法が正確であっても、ベアリングの早期発熱を引き起こす可能性がある。

テーパーローラーベアリングが交換後に高温になる理由

過剰なプリロードまたはエンドプレイ不足

テーパーローラーベアリングを取り付けた後に高温になった場合は、調整が締めすぎていないか確認してください。手で回した際の回転は問題ないように感じられるかもしれませんが、実際の運転速度では高い回転トルクが発生することがあります。グリースが軟化したり、シールから漏れ出したり、ベアリングハウジングが通常の動作温度よりも著しく高温になる場合があります。

ロックナットの締め付け過ぎ、寸法を測らずにシムを交換すること、または軸方向の積層構造を変える部品を交換することは、いずれも過剰な予圧を発生させる可能性があります。ペアになっているベアリングの場合、片方のベアリングが完全に装着または固定されていないと、もう片方のベアリングに過負荷がかかることもあります。ベアリング部品の適切な裏当てと確実な固定は、取り付け時に不可欠です。

不完全な装着と不適切なクランプ

円錐ころ軸受は、分離可能な円錐部とカップ部を使用しているため、部品の嵌合が非常に重要です。軸肩部のバリ、カップの裏側の異物、ハウジング内径の塗料、スペーサーの損傷、またはロックナット面の不均一性などがあると、リングが完全に嵌合しない場合があります。軸受は最初は正常に回転するかもしれませんが、負荷がかかると安定し、過熱し始める可能性があります。

設定を変更する前に、カップシート、コーンシート、ショルダー、スペーサー、ねじ山、エンドキャップ、ハウジングボアを点検してください。ベアリングを交換しても、摩耗したシャフトジャーナル、歪んだエンドキャップ、または真円でないハウジングを修正することはできません。テーパーローラーベアリングは、分離して取り付け、軸方向クリアランスを調整できるように設計されているため、適切な取り付け面が特に重要になります。

プリロードの問題のように見える潤滑の問題

円錐ころ軸受の潤滑状態は、予圧とエンドプレイの点検と同時に確認する必要があります。始動時にグリースが硬すぎたり、作動温度で油膜強度を維持できなかったりすると、摩擦が増加する可能性があります。キャビティへのグリースの過剰充填は攪拌損失の原因となり、充填不足、不適切な油粘度、流量不足、不適合グリース、水、研磨粒子などは発熱や早期損傷につながる可能性があります。

大きなローラー端部とガイドリブには、安定した潤滑膜が必要です。この付近に熱痕、擦り傷、または傷が見られる場合は、潤滑不良、過大な予圧、またはその両方を示している可能性があります。テーパーローラーベアリングでは、高温と潤滑膜の劣化により直接的な機械的接触が生じると、大きなローラー端部とガイドリブに局所的な傷が現れることがあります。

不適切な取り付けとハウジングの状態

シャフト上でコーンがずれたり、ハウジング内でカップが動いたりすると、荷重分布と軸方向の設定の両方が変化します。過度にきつい嵌め合いは、作動クリアランスを減少させ、取り付け時の応力を増加させる可能性もあります。ねじ山の損傷、エンドキャップの歪み、ロックナット面の不均一性、またはショルダー部の加工不良は、テーパーローラーベアリングの調整を不安定にします。

繰り返し過熱が発生する場合は、シャフト径、ハウジング内径、嵌合状態、取り付け方法、スペーサー寸法、および固定方法など、技術的な点検項目を網羅する必要があります。購入者は内径と外径に注目しがちですが、ベアリングの適切な交換は、シャフトとハウジングの状態にも大きく左右されます。

位置ずれと異常な負荷

円錐ころ軸受はラジアル荷重とアキシアル荷重の両方を支えますが、それでも正確な支持形状が必要です。シャフトの曲がり、ハウジングの傾き、ギアのかみ合い不良、ベースの緩み、またはベルトの張力過多は、荷重をころの経路の片側に偏らせる可能性があります。これは、局所的な過熱、振動、騒音、および不均一な摩耗として現れることがあります。

運転条件の変化も確認してください。シフト時間が長くなったり、より重い負荷で始動したり、異なる速度で運転されるようになったギアボックスは、元の運転サイクルでは発生しなかった熱を発生する可能性があります。プリロードを減らすだけでは症状が隠れてしまい、根本的な負荷の問題が解決されないままになる可能性があります。

テーパーローラーベアリングの過熱を診断する方法

温度パターンを読み取る

同等の始動条件と負荷条件下で、ベアリングハウジングの同じ位置を測定してください。組み立て直後に急激に上昇する場合は、予圧過多、着座不良、潤滑油の抵抗、または嵌合不良が考えられます。数時間後に緩やかに上昇する場合は、オイル供給不足、汚染、過負荷、または使用中に進行する損傷が考えら​​れます。

重要なのは、温度変化の傾向を機械の通常の基準値と比較することです。筐体が少し温かい程度であれば、必ずしも問題ではありません。通常の動作範囲を超えて温度が継続的に上昇する場合は、注意が必要です。温度監視は、深刻な損傷が発生する前に潤滑油やベアリング系の問題を特定するための有効な手段です。

回転、軸方向の動き、および潤滑状態を点検する

シャフトがスムーズに回転するか、軸方向の動きに異常がないか、潤滑油に劣化がないかを確認してください。グリースが黒ずんでいる、焦げ臭い、漏れが見られる、金属片が混入している、または駆動力が原因不明に増加している場合は、調整前に記録してください。

ユニットを開けた場合は、軌道面、ローラー、保持器、大ローラー端部、およびガイドリブを点検してください。変色は過熱を示している可能性があります。傷や剥離は、潤滑油膜の損傷と金属同士の直接接触を示しています。このような損傷がある場合、テーパーローラーベアリングの予圧や軸方向遊びを調整するだけでは、正常な動作を回復できない可能性があります。

定義された方法に対してのみ方位をリセットする

テーパーローラーベアリングの調整は、機械図面、承認済みのサービスマニュアル、または用途固有の技術データに従って行う必要があります。手動調整は単純なアセンブリには適していますが、着座時の回転と最終設定の確認が必要です。高価なギアボックスや繰り返し生産されるアセンブリでは、ダイヤルゲージ、シム制御、トルクチェック、またはプリセットスペーサーを使用することで、より再現性の高い結果が得られます。

一般的なナット締め付けトルク、バックオフ角度、エンドプレイの値は、他の用途からそのままコピーしてはいけません。特定のハブや減速機には適切でも、ベアリング配置が異なると安全でない場合があります。適切な設定は、熱膨張、荷重経路、および必要なシャフト位置を考慮して決定する必要があります。

実際の機器でこの問題が発生する箇所

ギアボックス内のテーパーローラーベアリングの過熱

ヘリカルギアとベベルギアは、トルク、方向、温度によって変化する軸方向推力を発生させます。ベアリングの締め付けが強すぎると、無負荷時の点検では合格しても、ギアトレインに負荷がかかると過熱する可能性があります。ギアのかみ合い、シャフトの位置、油面、油の粘度、ベアリングの間隔は、まとめて確認する必要があります。

ギアボックスのベアリング故障は、多くの場合、温度上昇から始まり、その後、異音、振動、ギアの接触不良、潤滑油の変色へと進行します。この用途では、プリロードは不要な摩擦を発生させることなく、シャフトの位置を支える必要があります。

ホイールハブのテーパーローラーベアリングが熱くなる理由

ホイールハブは一般的に、コーナリング時のラジアル荷重とスラスト荷重を支えるために、対向するテーパーローラーベアリングを使用しています。調整、シールの抵抗、グリースの量、スペーサーの状態、締め付け手順はすべて温度に影響を与えます。締め付け過ぎや不完全な着座はよくある原因ですが、ハブ穴の摩耗や不適切な嵌合部品も確認する必要があります。

整備直後にホイールハブが高温になった場合は、原因が特定されるまで運転を再開しないでください。運転を続けると、ベアリング軌道、グリースシール、ハブ表面、および関連部品が損傷する可能性があります。

コンベアおよび重量駆動システムにおける熱

コンベアや重機駆動装置では、ベルトの張力、チェーンの引っ張り、衝撃荷重、およびベースの歪みによって、シャフトを介してベアリングが間接的に加熱されることがあります。ベアリングが熱くなっている場合でも、根本原因は駆動系の過負荷やギアボックスの負荷の不均一にある可能性があります。点検は、ベアリングハウジングだけでなく、動力伝達経路全体を対象に行う必要があります。

これは、コンベア、鉱山機械、農業機械、減速機、建設機械、その他の重負荷駆動システムなど、負荷条件が時間とともに変化する可能性のある産業メンテナンスチームにとって特に重要です。

交換品を注文する前に購入者が確認すべき事項

テーパーローラーベアリングの交換部品を選ぶ際に、部品番号だけでは十分ではありません。購入者は、コーンとカップの名称、内径、外径、幅、列構成、取り付け方向、想定されるラジアル荷重とアキシャル荷重、動作速度、潤滑剤、シール方式、嵌合要件、およびアセンブリが予圧またはエンドプレイを考慮して設計されているかどうかを確認する必要があります。

問い合わせの際には、故障履歴を必ず記載してください。以前のベアリングに変色、傷、または固着があった場合は、写真、温度履歴、潤滑剤の詳細、および現在の調整方法を提供してください。これにより、元の取り付け上の問題をそのままにして、同じベアリングを再度購入してしまうことを防ぐことができます。

の 円錐ころ軸受製品シリーズ 単列、二列、四列の構成があります。単列設計は、軸方向荷重を両方向から支える必要がある場合に、一般的に2つ一組で配置されます。二列および四列設計は、より高い耐荷重と安定性が求められる場合に検討できます。最終的な選定は、元の部品の見た目の大きさではなく、実際の使用状況と配置に基づいて行うべきです。

長期購入におけるサプライヤーサポート

大量購入においては、ベアリングの寸法だけでなく、サプライヤーの能力も重要です。資格のあるサプライヤーは、注文確定前にベアリングの配置を明確にし、コーンとカップの指定を確認し、予圧やエンドプレイの有無を特定し、不足している動作情報を指摘できる必要があります。B2Bサプライチェーンにおいては、明確なマーキング、保護された梱包、検査サポート、そして注文要件に関する直接的なコミュニケーションが不可欠です。

完璧なシーリング 同社は、機械、自動車、動力伝達、および重荷重用途向けに、円錐ころ軸受をはじめとする各種産業用軸受を供給しています。製品情報には、ラジアル荷重とアキシアル荷重の両方に対応できる能力、分離可能な構造、調整可能なアキシアルクリアランス、および単列、複列、四列のオプションが記載されています。

Shanghai Yongheshun Import and Export Co.、Ltd。 生産、販売、貿易、輸出を統合した企業です。公開されている企業概要には、12,000平方メートルの工場面積、40名以上の従業員、30カ国以上の輸出先が記載されています。繰り返し交換プログラム、多様な機器を保有する企業、または用途に応じた調達を行うバイヤーにとって、これは注文確定前に寸法、稼働条件、納期要件について話し合うための実用的な基盤となります。

結論

高温状態の円錐ころ軸受は、交換作業の通常の一部として受け入れるべきではありません。過剰な予圧とエンドプレイ不足がよくある原因ですが、軸受の着座状態、嵌め合い、潤滑剤の状態、アライメント、荷重、および熱膨張も、軸受が適切な動作温度で安定するかどうかを左右します。

調達チームと保守計画担当者は、ベアリングを調達し、動作条件を一緒に定義します。サポートを求める際には、ベアリングコード、機械タイプ、シャフトとハウジングの寸法、速度、ラジアル荷重、アキシャル荷重の方向、潤滑剤、動作温度、および損傷の鮮明な写真を提供してください。購入者は 申請審査を依頼する 製品選定、サンプル、またはそれらの詳細に基づいた見積もりについては、お問い合わせください。

FAQについて

Q1：テーパーローラーベアリングを取り付けた後、なぜ過熱するのでしょうか？

A1：テーパーローラーベアリングは、プリロードが高すぎる、エンドプレイが小さすぎる、カップまたはコーンが完全に装着されていない、潤滑剤が不適切である、またはシャフトとハウジングの嵌合が不適切であるなどの理由で、取り付け後に過熱する可能性があります。まず、取り付け状態と潤滑状態を確認し、次に周囲のアセンブリにミスアライメントや異常な負荷がないか点検してください。

Q2：過剰な予圧はテーパーローラーベアリングの過熱の原因になりますか？

A2：はい。円錐ころ軸受の予圧が過剰になると、転がりトルクと接触応力が増加します。これにより、重要な接触部分の潤滑油膜が減少し、温度が上昇し、変色、焼き付き、または円錐ころ軸受の早期故障につながる可能性があります。予圧は、配置と運転条件によって必要とされる場合にのみ使用してください。

Q3：テーパーローラーベアリングのエンドプレイを、発熱させずに調整するにはどうすればよいですか？

A3：機械固有の調整手順に従い、適切な方法で設定値を測定してください。調整中はアセンブリを回転させ、ローラーとリングが正しく着座するようにしてください。機械とベアリングの配置が具体的に指定されていない限り、一般的なナットの締め付けトルクやバックオフルールを使用しないでください。最終設定値は、使用中の熱膨張を考慮する必要があります。

Q4：テーパーローラーベアリングにグリースを塗りすぎると、過熱することがありますか？

A4：はい。グリースが多すぎると、特に高速回転時やハウジングの自由容積が限られている場合、回転不良や抵抗が生じる可能性があります。予圧、嵌合、アライメントを確認せずにグリースを除去すると、根本原因を見落とす可能性があります。グリースの種類、量、適合性、状態を総合的に確認する必要があります。

Q5：テーパーローラーベアリングは、取り付け後に熱くなった場合、交換すべきでしょうか？

A5：検査の結果、変色、傷、剥離、金属片の付着、保持器の損傷、または固着が認められた場合は、交換が必要となる場合があります。ベアリングに損傷がない場合は、テーパーローラーベアリングの設定、潤滑、着座、嵌合、またはアライメントを調整することで問題が解決する可能性があります。新しいベアリングを取り付ける前に、原因を確認する必要があります。
