Guide des tailles de bagues intérieures de roulements à aiguilles : dimensions, compatibilité et sélection



Le choix d'une bague intérieure de roulement à aiguilles ne se limite pas à la simple correspondance du diamètre de l'arbre. La bague de remplacement doit également correspondre à l'alésage du jeu de rouleaux, au diamètre et à la largeur de la piste de roulement, à l'ajustement de l'arbre, à la position axiale et au jeu de fonctionnement du roulement d'origine. Négliger une seule vérification peut entraîner des difficultés de montage, du jeu excessif, une surchauffe, du bruit ou des pannes répétées. Ce guide offre aux acheteurs B2B, aux ingénieurs, aux équipes de maintenance et aux distributeurs une méthode pratique pour identifier une bague intérieure et préparer une demande de devis précise.

Quand une bague intérieure de roulement à aiguilles séparée est-elle la solution appropriée ?

On envisage généralement l'utilisation d'une bague intérieure séparée lorsqu'un roulement à aiguilles nécessite une piste de roulement trempée et rectifiée, mais que l'arbre ne peut en fournir une. Cela peut également simplifier la maintenance lorsqu'il est plus pratique de remplacer une bague usée que de réaléser l'arbre.

Un roulement sans bague intérieure permet de gagner de l'espace radial lorsque l'arbre peut déjà servir de chemin de roulement. LQYS précise que les roulements sans bague intérieure utilisent directement la surface de l'arbre et requièrent donc une dureté et une précision de rectification appropriées.

Conditions d'application	Direction appropriée	Contrôle principal d'achat
Shaft ne peut pas fournir le chemin de roulement	Bague séparée ou roulement complet avec bague intérieure	Dimension de l'arbre, série de roulements, espacement radial
Le remplacement complet de l'unité est préférable.	Roulements à aiguilles avec bagues intérieures	Désignation complète et dimensions d'installation
Shaft est déjà une voie de roulement homologuée	Roulements à aiguilles sans bague intérieure	Qualité, géométrie et dégagement de la piste de roulement
Un déplacement axial ou un joint d'étanchéité nécessite une surface de roulement.	Anneau intérieur élargi	Déplacement, position du joint, espace adjacent

Pour une évaluation complète de l'état du puits, voir roulements à aiguilles avec ou sans bague intérieureLQYS décrit les roulements à aiguilles à bague intérieure complète comme étant adaptés lorsque la dureté de l'arbre est insuffisante ou lorsqu'un démontage fréquent est prévu.

Comment lire les dimensions et les références des bagues intérieures des roulements à aiguilles

Que signifient d, F et B dans un numéro d'anneau intérieur IR ?

Une désignation métrique courante telle que IR 20 × 25 × 18 se lit comme diamètre d'alésage d, diamètre de chemin de roulement F et largeur de l'anneau B.

La valeur de 20 mm correspond au diamètre du logement d'arbre, 25 mm à la surface de contact de précision avec les aiguilles, et 18 mm à la largeur totale. F représente donc un diamètre de chemin de roulement contrôlé, et non simplement le diamètre extérieur d'une bague standard. Les catalogues de roulements à aiguilles spécifient F avec une tolérance définie afin que la bague puisse fonctionner avec le roulement prévu.

Pour une pièce de remplacement non identifiée, notez les valeurs d, F, B et le marquage complet de la pièce, y compris les suffixes. Une piste de roulement usée peut ne plus correspondre à sa dimension nominale d'origine ; par conséquent, les mesures physiques doivent être prises en complément de la vérification par rapport au catalogue ou au plan, plutôt que de procéder à un remplacement.

Les bagues intérieures métriques IR et les produits en pouces peuvent utiliser des systèmes de désignation différents. Les acheteurs doivent éviter de supposer que des codes d'apparence similaire appartenant à différentes familles de produits décrivent les mêmes dimensions ou caractéristiques.

Pourquoi des dimensions d × F × B identiques ne garantissent pas l'interchangeabilité

Des bagues intérieures de roulements à aiguilles nominalement identiques peuvent différer en termes de tolérance de chemin de roulement, de géométrie du chanfrein, de tolérance de largeur, de précision de fonctionnement, de caractéristiques de lubrification ou de surépaisseur d'usinage.

Les bagues allongées offrent une surface de roulement plus importante pour le déplacement axial ou l'étanchéité par contact. Certaines bagues comportent également des trous de lubrification. Le maintien axial de la bague doit être assuré par un épaulement, un circlip ou tout autre dispositif de positionnement approprié.

Pour un remplacement ou une référence croisée, veuillez confirmer :

• La désignation complète et les suffixes

• Série de roulements et alésage à rouleaux

• Tolérance du diamètre du chemin de roulement

• dimensions de la largeur de l'anneau et du chanfrein

• Exigences relatives aux trous ou rainures de lubrification

• Méthode d'ajustement d'arbre et de positionnement axial

• Exigences relatives à la surface de roulement des joints

L'interchangeabilité basée uniquement sur trois dimensions nominales ne tient pas compte du dégagement interne ni des risques liés à l'installation.

Comment adapter une bague intérieure au roulement à aiguilles et à l'arbre

Faire correspondre le diamètre de la piste de roulement F à la dimension Fw du roulement

Commencez par le roulement, pas par l'arbre.

Identifiez la désignation complète du roulement et repérez son alésage de roulement, généralement noté Fw. Sélectionnez la bague intérieure spécifiée dont le diamètre de chemin de roulement F est destiné à fonctionner à l'intérieur de cet alésage. Alignez ensuite l'alésage d de la bague intérieure avec le siège d'arbre.

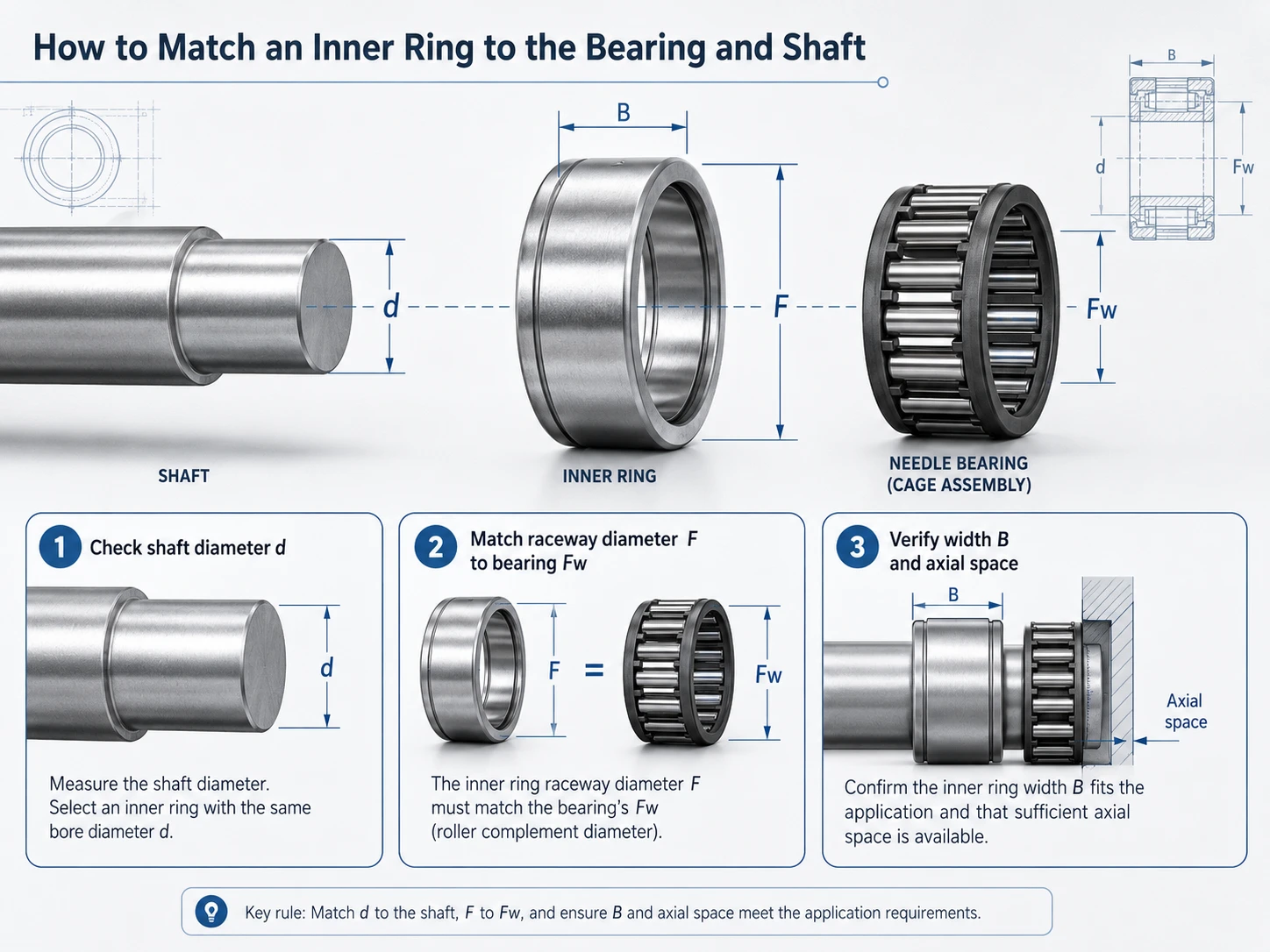

L'illustration ci-dessous montre la relation de correspondance de base entre le diamètre de l'arbre d, les dimensions de la bague intérieure F et B et l'alésage Fw du jeu de rouleaux à aiguilles.



Après avoir confirmé les dimensions de base, les acheteurs doivent également vérifier la largeur, la géométrie du chanfrein, l'espace axial, les caractéristiques de lubrification et le jeu de fonctionnement final avant de passer commande.

Les bagues intérieures répertoriées constituent la piste de roulement opposée lorsque l'arbre ne peut pas répondre aux exigences de dureté, de finition de surface, de rondeur ou de précision dimensionnelle.

Cette procédure permet d'éviter une erreur d'achat courante : choisir une bague intérieure parce que son alésage correspond à l'arbre, sans vérifier si son chemin de roulement correspond au roulement.

Utilisez la bague intérieure correspondante répertoriée dans le catalogue lorsqu'elle est spécifiée. Si aucune correspondance directe n'est disponible, transmettez au fournisseur la référence complète du roulement, le marquage de la bague et les dimensions mesurées, au lieu de sélectionner la taille la plus proche.

Sélectionnez la largeur, le chanfrein et les fonctions de lubrification appropriés

Les anneaux de largeur standard conviennent aux configurations avec un mouvement axial limité et un contact total des rouleaux sur la piste de roulement.

Une bague intérieure de roulement à aiguilles plus large peut être nécessaire lorsque l'arbre se déplace axialement par rapport au logement ou lorsqu'un joint d'étanchéité requiert une surface de roulement continue. Les bagues intérieures allongées sont conçues pour ces cas.

Une largeur supplémentaire n'est pas forcément un avantage. Elle peut nuire à :

• épaulements de l'arbre

• anneaux élastiques

• Entretoises

• Positions des scellés

• Engrenages ou carters adjacents

Vérifiez l'espace disponible pour l'installation, la course axiale prévue, la position du joint, le jeu du chanfrein et si le chemin de lubrification nécessite un trou ou une rainure.

Vérifier l'ajustement de l'arbre, le jeu interne et la position axiale

Une bague intérieure qui se glisse sur l'arbre n'est pas nécessairement correctement ajustée.

L'ajustement requis dépend du sens de la charge, du sens de rotation, de la précision de l'arbre, de la température de fonctionnement et de la disposition des paliers. Un jeu excessif peut réduire le jeu de fonctionnement. Un jeu trop important peut entraîner un fluage, un frottement ou une instabilité axiale.

Les tolérances recommandées et le jeu radial interne varient selon la conception et l'application du roulement. Les valeurs finales doivent être vérifiées par rapport aux spécifications du produit et non à partir d'un tableau de tolérances universel.

Avant d'approuver le montage, vérifiez :

• Diamètre et géométrie de l'arbre

• carrés d'épaules

• Méthode de rétention axiale

• Faux-rond de la bague installée

• jeu interne du roulement

• Différences de température attendues

L'ajustement serré et la température de fonctionnement peuvent tous deux modifier le jeu de travail après installation.

Pourquoi les bagues intérieures des roulements à aiguilles tombent en panne, s'usent ou ne s'adaptent pas ?

Un diamètre ou un ajustement incorrect de la piste de roulement modifie le jeu du roulement.

Une surchauffe, une rotation difficile, un bruit anormal, un jeu excessif ou un marquage prématuré de la piste de roulement peuvent indiquer un problème avec la bague, l'ajustement de l'arbre ou le jeu d'assemblage.

Une combinaison F et Fw incompatible peut entraîner un jeu de galet insuffisant ou excessif. Un jeu excessif dans l'arbre peut permettre un mouvement sur le siège, tandis qu'une mauvaise rétention axiale peut déplacer la piste de roulement active hors de la zone de contact prévue avec le galet.

Ne commandez pas automatiquement la même bague intérieure de roulement à aiguilles après une défaillance. Mesurez l'arbre et la bague, vérifiez la désignation du roulement, examinez l'usure et contrôlez la température de fonctionnement, la vitesse, la charge et la lubrification.

La bague endommagée est peut-être la conséquence plutôt que la cause initiale.

Les dommages à l'arbre, le mauvais alignement et la contamination provoquent des défaillances répétées.

Une nouvelle bague intérieure ne peut pas corriger un arbre tordu, un siège non circulaire, un épaulement endommagé ou un logement mal aligné.

Ces conditions peuvent engendrer une usure en bordure, une bande d'usure décalée, un fluage de la bague ou des dommages récurrents au chemin de roulement. La contamination, la détérioration du lubrifiant ou des joints endommagés peuvent également marquer une nouvelle bague intérieure peu après son installation.

Avant le remplacement :

• Nettoyer l'assemblage

• Inspectez les rouleaux à aiguilles et la cage.

• Mesurer le siège de l'arbre

• Vérifier les surfaces de positionnement axial

• Examinez l'ancienne bague pour détecter toute piqûre, rayure, décoloration, usure ou contact irrégulier

• Vérifier l'état de la lubrification et de l'étanchéité

Corrigez la source de la panne, et pas seulement la pièce endommagée la plus visible.

Que doivent vérifier les acheteurs avant de commander une bague intérieure de remplacement ?

Une demande de devis utile doit inclure l'ancienne désignation du roulement, le marquage complet de la bague intérieure, les dimensions mesurées d × F × B, le diamètre de l'arbre et la tolérance si disponibles, ainsi que des photographies de la bague, de l'arbre, du roulement et de la zone endommagée.

Indiquez si l'application utilise un roulement à cuvette emboutie, un ensemble à aiguilles et cage, un roulement usiné ou un roulement complet de type NA.

Fournir également :

• Sens de la charge

• Vitesse de rotation ou de mouvement alternatif

• Température de fonctionnement

• Méthode de lubrification

• Mouvement axial attendu

• Agencement du joint

• quantité cible

• Dessin ou échantillon disponible

• Documents d'inspection requis

Ces détails permettent de distinguer une bague intérieure IR standard d'une bague allongée, d'une bague avec des caractéristiques de lubrification, d'un roulement complet ou d'une autre configuration.

Les acheteurs qui comparent encore les structures porteuses peuvent consulter la couverture produit de Roulements LQYS avant de préparer l'enquête.

Comment choisir un fournisseur de bagues intérieures de roulements à aiguilles

Vérifiez la correspondance technique avant de comparer les prix unitaires

Un fournisseur compétent devrait demander suffisamment d'informations pour adapter la bague au roulement et à l'arbre, et non pas se baser uniquement sur un diamètre extérieur et une largeur approximatifs pour établir un devis.

L'examen technique doit porter sur :

• Désignations complètes des roulements et de la bague intérieure

• dimensions d, F et B

• Dimension Fw du roulement

• Dégagement du chanfrein et de l'épaulement

• Caractéristiques de lubrification

• Mouvement axial

• Contact d'étanchéité

• Ajustement de l'arbre

• Dessins ou documents requis

Les pièces de rechange incertaines peuvent nécessiter des photographies, un dessin technique ou un échantillon physique avant que leur compatibilité puisse être confirmée.

Shanghai Yongheshun Import and Export Co., Ltd. présente LQYS Bearings comme une entreprise intégrant la production, la vente, le commerce et l'exportation de roulements. Ses pages produits couvrent les roulements à aiguilles avec bagues intérieures et ceux utilisant directement l'arbre comme chemin de roulement.

Évaluer le contrôle qualité, la traçabilité et les risques liés à la livraison

Avant de passer une commande importante, renseignez-vous sur la manière dont les dimensions critiques sont contrôlées, comment les lots sont identifiés et quels documents d'inspection peuvent être fournis par accord.

Les acheteurs doivent également confirmer la disponibilité des échantillons, les exigences de la commande, le délai de livraison prévu, l'emballage, la protection contre la corrosion et le processus de traitement d'un écart dimensionnel.

Le choix du fournisseur doit reposer sur la compatibilité et la répétabilité documentées, et non uniquement sur le prix unitaire. Veuillez envoyer le numéro du roulement, le marquage de la bague intérieure, les dimensions, les conditions de fonctionnement, la quantité et des photos via demander une vérification de compatibilité de la bague intérieureComparez la réponse aux exigences du dessin et de l'application avant d'approuver la commande.

Conclusion

La bague intérieure d'un roulement à aiguilles est un chemin de roulement de précision, et non une douille standard. Commencez par la désignation complète du roulement, faites correspondre F à Fw, d à l'arbre, et vérifiez la largeur, les chanfreins, les dispositifs de lubrification, l'ajustement à l'arbre, la position axiale et le jeu de fonctionnement.

Après une panne, inspectez l'arbre, le roulement, les joints, l'alignement et le lubrifiant afin que la cause initiale ne soit pas reproduite dans la pièce de rechange.

Pour obtenir un devis précis, veuillez envoyer à LQYS Bearings le numéro du roulement, les dimensions d × F × B, les informations sur l'arbre, les conditions de fonctionnement, la quantité souhaitée, les détails du dessin ou de l'échantillon, ainsi que des photos claires de la défaillance.

Questions fréquentes sur les bagues intérieures des roulements à aiguilles

Peut-on acheter séparément une bague intérieure de roulement à aiguilles ?

Oui. Des bagues intérieures séparées sont disponibles lorsque l'arbre ne permet pas d'obtenir le chemin de roulement requis. La bague doit néanmoins correspondre à la série du roulement, à la dimension Fw, à la largeur, à l'ajustement de l'arbre et au jeu de fonctionnement. Il ne s'agit pas d'un ajout universel pour tous les roulements à aiguilles.

Comment trouver la bague intérieure adaptée à un roulement à aiguilles HK ?

Utilisez la désignation HK complète et repérez la bague intérieure correspondante dans le catalogue. Assurez-vous que le diamètre de la piste de roulement F correspond à l'alésage Fw du jeu de rouleaux, puis vérifiez l'alésage d, la largeur B, l'entraxe et l'ajustement de l'arbre. Ne choisissez pas la bague uniquement en fonction du diamètre de l'arbre.

Est-ce que d × F × B est identique à ID × OD × Largeur ?

C'est une notation abrégée pratique, mais F représente le diamètre de précision d'une piste de roulement et non un diamètre extérieur ordinaire. Cette surface contrôle le contact des rouleaux et influe sur le jeu interne du roulement à aiguilles assemblé.

La bague intérieure d'un roulement à aiguilles usagé peut-elle être réutilisée ?

La réutilisation ne doit être envisagée qu'après vérification de l'absence de piqûres, d'écaillage, de rayures, de corrosion, de décoloration, de frottement, d'usure dimensionnelle et de défauts d'ajustement. En cas de défaillance du roulement, inspectez également le siège d'arbre, les rouleaux, la cage, l'alignement, les joints et la lubrification.
