リニアガイドをクーラントや金属片から保護する方法：シール、スクレーパー、カバー、およびメンテナンス

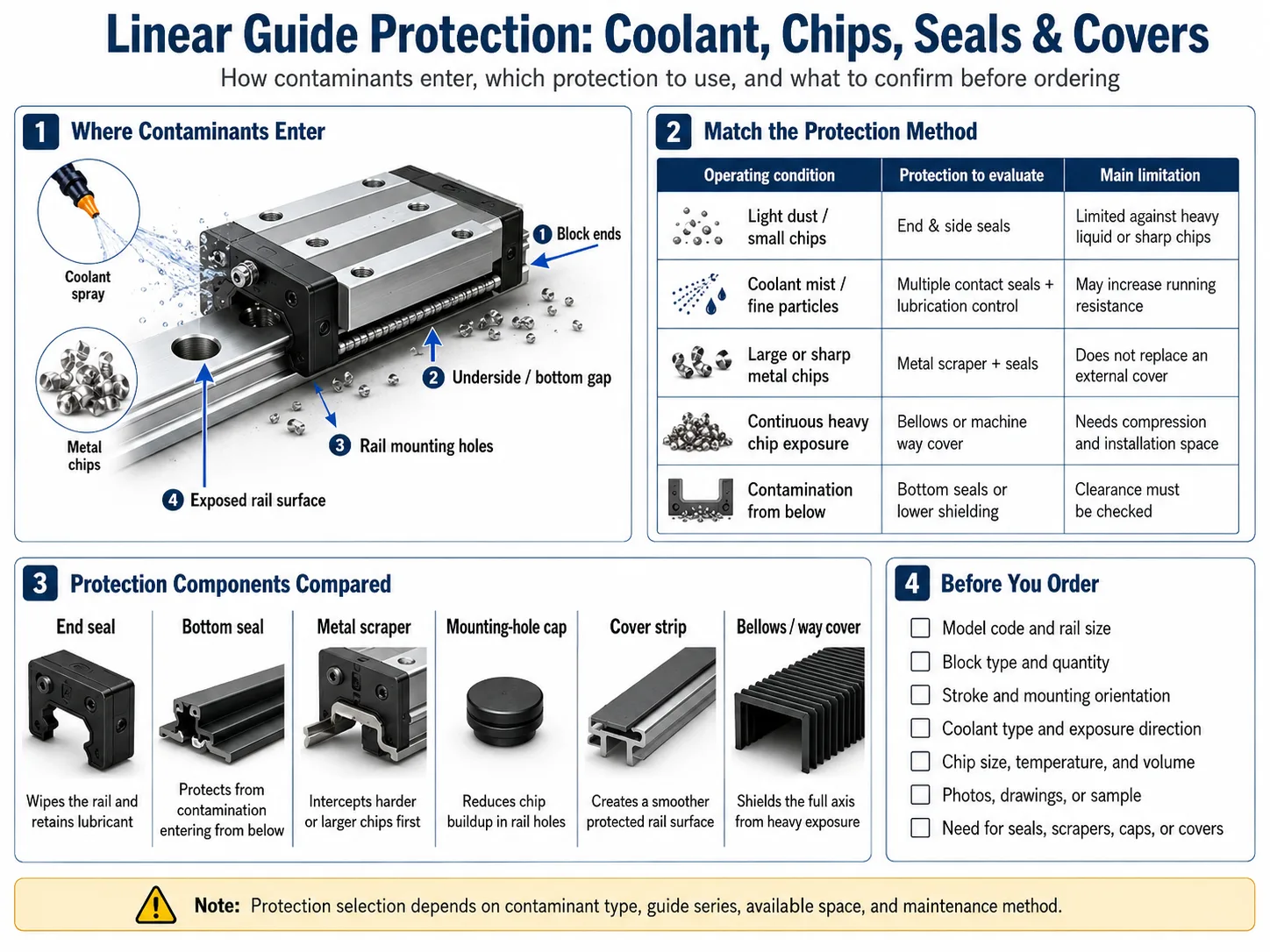

クーラントや金属切粉は、ブロック端部、下面の隙間、レール取り付け穴、または露出したレール表面からリニアガイド内に侵入する可能性があります。リニアガイドのクーラントや切粉を効果的に保護するには、ブロックシールまたはスクレーパー、保護された取り付け穴、必要に応じた外部カバー、および汚染物質と機械レイアウトに合わせたメンテナンスが必要です。CNC工作機械では、クーラントの繰り返し噴霧、研磨粉、鋭利な切粉がシール、潤滑油、およびレースウェイを損傷する可能性があります。

冷却液と金属片がリニアガイドに侵入し、損傷を与える仕組み

主な汚染経路を特定する

保護対策を選択する前に、汚染物質がガイドのどの部分に到達するかを確認してください。エンドシールは、ブロックの前方または後方に向かって運ばれる物質に対応しますが、下方からの汚染物質の侵入を防ぐことはできません。レールのカウンターボアには切りくずや液体が溜まる可能性があり、露出したレール部分には直接噴霧や落下する切削屑が当たる可能性があります。

向きによってリスクが変わります。水平レールは切削屑を集めやすく、側面に取り付けられたガイドは直接スプレーを受ける可能性があり、逆さまに取り付けられたガイドも液体にさらされる可能性があります。クーラントの方向、切削屑の軌跡、露出したストローク、清掃方法、および残留物の位置を記録してください。メーカーのガイダンスでは、切削屑、クーラント、水、または腐食性媒体がガイド内に入り込む可能性がある場所に、ベローズまたはカバーを使用することを推奨しています。

汚染と永久的な損傷を区別する

表面に残った残留物は交換の必要がない場合があります。切削屑がブロックを通過せずに除去され、レールに損傷がなく、適切な潤滑後に動作が正常に戻る場合は、清掃だけで十分です。

清掃後も粗い部分が残っている場合、レールにへこみや傷がある場合、シールリップが破れている場合、腐食が見られる場合、または特定のレール位置で異音が繰り返される場合は、交換が必要になる可能性が高くなります。シールでは損傷した軌道を修復することはできません。粗さや固着がひどく、安全性や位置決めに影響する可能性がある場合は、軸を停止してください。

汚染物質に合った保護方法を選択する

冷却液ミスト、連続的な飛沫、および微粒子

軽微な霧状の飛散は、適切な端部および側面シールと定期的な点検によって対処できます。しかし、連続的な噴霧、研磨粉塵、または微細な研磨ペーストが発生する場合は、通常、二重シール、底部シール、接触スクレーパー、保護された取り付け穴、または外部シールドを含む、より包括的なシステムが必要となります。

標準シールが防水性があり、あらゆる切削油に対応しているとは限りません。適合性は、シール材、クーラントの化学組成、濃度、温度、曝露時間、ガイド形状によって異なります。クーラントはグリースを乳化または洗い流し、潤滑性や防錆性を低下させる可能性があるため、潤滑剤はガイドの仕様と実際のクーラントに合わせて確認する必要があります。

汚染が霧状、水たまり状、残留物、または研磨性スラッジとして現れるかどうかを記録し、シール不良と排水不良またはメンテナンス不良を区別する。

大きくて鋭利な、または高温の金属片

大きくて鋭利な切粉は、レールから除去される前にエラストマーシールを切断してしまう可能性があります。金属製のスクレーパーまたはプロテクターは、より硬い第一の障壁として機能し、その背後にある接触シールは、より小さな粒子を除去し、潤滑剤を保持します。これらはそれぞれ異なる役割を果たします。

重切削、旋削、穴あけ加工では、切削屑がブロックに到達する前に遮断するために、ベローズ、レールカバー、または機械ウェイカバーが必要になる場合があります。高温の切削屑については、温度制限を確認してください。選定は、衝撃方向、速度、ストローク、およびスペースによっても異なります。

リニアガイドシール、スクレーパー、レールカバーの比較

ブロックマウント式シールおよびスクレーパー

端部シールは、レールがブロックに進入する際にレール表面を拭き取ります。側面、底面、または内側のシールは、その他の進入経路に対応し、潤滑剤の保持を助けます。接触式スクレーパーは微粒子の除去効率を高め、金属製スクレーパーは、より柔らかい部品に到達する前に硬い破片を捕捉します。

接触面積が増えれば必ずしも良くなるわけではありません。シールを追加すると、作動抵抗、ブロック長、グリースニップル間のクリアランスが増加する可能性があります。購入者は、全体の寸法、シールの抵抗値、潤滑ポートの位置、取り付け方向、および周辺部品とのクリアランスを確認する必要があります。カタログにはシールパッケージごとに個別の寸法と抵抗値が記載されていることが多いため、「シール付き」という表記だけでは仕様が完全ではありません。

レールキャップ、カバーストリップ、ベローズ、ウェイカバー

取付穴キャップは個々の座ぐり穴を塞ぎ、レール表面下に切削屑が溜まるのを防ぎます。連続したカバーストリップが複数の穴を保護し、より滑らかな拭き取り面を作り出します。キャップが盛り上がっていたり、破損していたり​​、正しく取り付けられていなかったりすると、シールに干渉する可能性があります。

ベローズは、柔軟な圧縮が実用的な用途に適しています。ガイドウェイカバーは、大量の切粉や直接的なクーラントの侵入を防ぐ強力なバリアとなります。伸長時および圧縮時の長さ、ストローク、速度、向き、および使用可能なスペースを指定してください。カバーが全ストロークにわたって移動することを確認し、排水不良やガイドに直接向けられたクーラントジェットを隠すためにカバーを使用しないでください。

汚染環境下におけるリニアガイドの清掃およびメンテナンス方法

清掃、点検、潤滑の手順に従ってください。

機械の保守手順に従って、機械をロックアウトしてください。ブロックを移動する前に、周囲の表面から緩んだ切粉を取り除き、ひどく汚染されたレール部分を越えてブロックを押し動かさないようにしてください。

露出したレールは、機械およびガイドの材質に適した方法で清掃してください。シール、スクレーパー、キャップ、カバー、潤滑ポート、および排水経路を点検してください。錆、傷、へこみ、または固定された粗い部分がないか確認してください。汚染物質を除去した後、ガイドおよび環境に適した製品を使用してのみ潤滑剤を補充してください。製造元の注意事項にも、再潤滑前に異物を清掃するように記載されています。

高圧空気は切削屑をシールに向かって押し出す可能性があり、過剰なグリースは異物を閉じ込める原因となる。メンテナンス後は、まず負荷を軽減した状態で、次に通常の状態で、全ストロークをゆっくりとテストしてください。

再汚染を防ぐ方法

予防策は機械のレイアウトから始まります。可能な限りクーラントノズルの向きを変え、排水性を改善し、レール穴の横に切粉が溜まるような表面を避けてください。外部カバーが圧縮限界に達することなく、作業ストローク全体を保護していることを確認してください。

シール、スクレーパー、キャップ、カバー、潤滑箇所を点検し、ガイドのモデル、向き、潤滑剤、冷却剤、保護パッケージを記録します。

LQYS Bearingsは、自動化、CNC工作機械、測定機器で使用される循環ボール式リニアモーション製品を掲載しています。これには、角型およびフランジ型の構成、シール付きモデル、自己潤滑ユニット付きモデルが含まれます。購入者は、製品の詳細を確認できます。 汚染環境向けの直線軸受オプション 汚染源、設置方法、および必要な保護レベルを定義した後。

クリーニング、保護機能のアップグレード、それともガイドの交換？

外部からの汚染で、レール表面に損傷がなく、シールを修復または交換でき、動作が安定した状態に戻る場合は、清掃と保護強化が適切な場合があります。腐食、傷、へこみ、繰り返し発生する引っかかり、または継続的な粗さが残る場合は、交換を検討してください。

レール状態、モデル互換性、プリロード、精度等級が不明な場合、ブロックのみの交換にはリスクが伴います。精度が極めて重要なCNC装置や測定機器の場合、レールが損傷している場合や履歴が確認できない場合は、レールとブロックを一体化したアセンブリを使用する方が安全な選択肢となる可能性があります。機械の精度、汚染の程度、検証要件に基づいて判断してください。

購入者が注文前に確認すべき事項

冷却剤および切粉保護に関する見積依頼書を作成する

型番、レール寸法、取付穴配置、ブロックの形状と数量、向き、ストローク、速度、負荷条件、潤滑方法、および使用可能なスペースをすべて記載してください。レール、ブロック、保護部品、汚染、および損傷箇所の写真も添付してください。

冷却液の種類、濃度（既知の場合）、塗布方法、切削屑のサイズ、切削屑の温度、および照射方向を記述してください。必要な部品が、密閉型ブロック、スクレーパーパッケージ、レールキャップ、外部カバー、交換用ブロック、または適合ガイドアセンブリのいずれであるかを明記してください。識別情報がない場合は、図面またはサンプルを使用してください。

サプライヤーの互換性レビューを評価する

有益なサプライヤーレビューでは、シール、スクレーパー、取り付け穴保護、外部カバーを同等に扱うのではなく、それぞれを区別して評価する必要があります。また、汚染物質の種類、暴露方向、ストローク、速度、クリアランス、潤滑、精度、そして追加の保護によってブロックの寸法や抵抗が変わるかどうかについても検討すべきです。

LQYS Bearingsは上海永和順進出口有限公司を通じて事業を展開しており、産業用途向けのベアリング製品を提供しています。会社情報は以下から入手できます。 LQYSベアリングについて一方で、 完璧なシーリング ウェブサイトでは、より幅広い製品ラインナップにアクセスできます。

ウェブサイトでは、スクレーパー、ベローズ、カバー、シール材、冷却液適合性などのオプションがすべて公開されているわけではないため、購入者は正確なモデルと環境について確認を求める必要があります。大量注文の前に、図面やサンプルを確認することをお勧めします。

結論

リニアガイドを冷却液や金属片から保護するには、段階的なアプローチが必要です。まず、侵入経路を特定し、シールとスクレーパーを汚染物質の種類に合わせて選び、取り付け穴を保護し、過酷な環境下では外部カバーを使用し、ガイド内部に異物が入り込まないようにメンテナンスを行います。恒久的な損傷が生じた場合は、洗浄と保護対策の強化と、ブロックまたは同等品の交換費用を比較検討してください。

技術的なレビューについては、 リニアガイド保護に関するレビューを依頼する また、モデル、寸法、向き、冷却剤の詳細、切削条件、ストローク、図面、数量、および故障写真を提供してください。

FAQについて

標準的なリニアガイドシールは冷却液の流入を阻止しますか？

これらは軽度の飛沫には効果があるかもしれませんが、継続的な暴露を完全に防ぐものではありません。シール材、構成、暴露方向、および冷却剤との適合性を確認してください。

リニアガイドシールとメタルスクレーパーの違いは何ですか？

接触シールは微細な異物を除去し、潤滑剤を保持します。金属製のスクレーパーは、より大きく硬い切粉を受け止めます。過酷な環境下では、両方に加えて外部カバーが必要になる場合があります。

CNCリニアガイドにベローズやガイドウェイカバーが必要になるのはどのような場合ですか？

レールに連続的に冷却液が噴霧されたり、大量の切削屑や鋭利な破片が付着したり、広範囲に露出したりする場合は、外部カバーの性能を評価してください。ストローク、圧縮長、速度、設置スペースを確認してください。

金属片がリニアガイドに永久的な損傷を与える可能性はありますか？

はい。切削屑はシールを切断したり、レースウェイに傷をつけたり、潤滑油を汚染したり、循環部品を損傷したりする可能性があります。表面の粗さ、腐食、傷、または固定された固着箇所が続く場合は、交換の必要性を検討する必要があります。

汚染されたリニアガイドは洗浄すべきか、交換すべきか？

外部に汚れが見られ、恒久的な損傷が見られない場合は、清掃と点検を行ってください。表面の粗さが残っている場合、レールが損傷している場合、または互換性や精度が確認できない場合は、交換を検討してください。
