リニアガイドの移動端での引っかかりや異音：原因、修理方法、交換時の点検

リニアガイドの一端が固着する場合、軸全体に均一に摩耗しているのではなく、局所的な問題を示していることが多い。ブロックはストロークの大部分では正常に動くが、一端付近で動きが固くなったり、粗くなったり、異音がしたり、動きにくくなったりする。実際的な問題は、原因がアライメント、取り付けの歪み、汚染、軌道面の損傷、潤滑、予圧、またはブロックの不適合のいずれであるかを判断することである。

抵抗が発生する箇所を記録し、ガイドを駆動システムから切り離し、部品を発注する前に原因を確認してください。損傷したレールや互換性のないレールに新しいブロックを取り付けても同じ不具合が再現する可能性があります。また、取り付けベースの歪みは交換しても修正されません。

移動経路の一方の端で引っかかりが生じる場合、通常どのようなことを示していますか？

部品を取り外す前に抵抗パターンを特定する

抵抗の形状は有用な情報源となります。片側に向かって動きが徐々にきつくなる場合は、まずレールの平行度、取り付け面の平面度、テーブルの歪みを確認してください。同じレール位置で同じ箇所に繰り返し発生する粗い箇所がある場合は、異物、腐食、へこみ、または局所的な軌道面の損傷がないか点検してください。ストローク全体にわたって動きが粗い場合は、一般的な汚染、潤滑不良、過剰な予圧、またはブロックの広範囲にわたる摩耗が原因である可能性が高いです。

両方向でテストを行い、無負荷状態と通常状態を比較してください。負荷に依存する症状は、構造的な歪みや不均一な負荷分布に起因する可能性があります。

ガイドシステムまたはドライブシステムが問題の原因であるかどうかを確認してください。

リニア軸は、ガイドとボールねじ、ベルト、またはリニアモーターを組み合わせたものです。設計および安全手順が許す限り、ガイド抵抗と駆動抵抗を分離してください。

電源を遮断した状態で、外部負荷を取り除いた場合の動作を比較してください。可能な場合は、駆動装置を切り離し、ガイド付きテーブルをゆっくりと動かしてください。抵抗が同じレール位置で残る場合は、ガイドまたは取り付けシステムに問題がある可能性が高いです。抵抗が変化または消失した場合は、ガイドを交換する前に、駆動系とテーブルの負荷を点検してください。ガイドと駆動部品は異なる機能を果たすため、この手順により部品の誤購入を防ぐことができます。

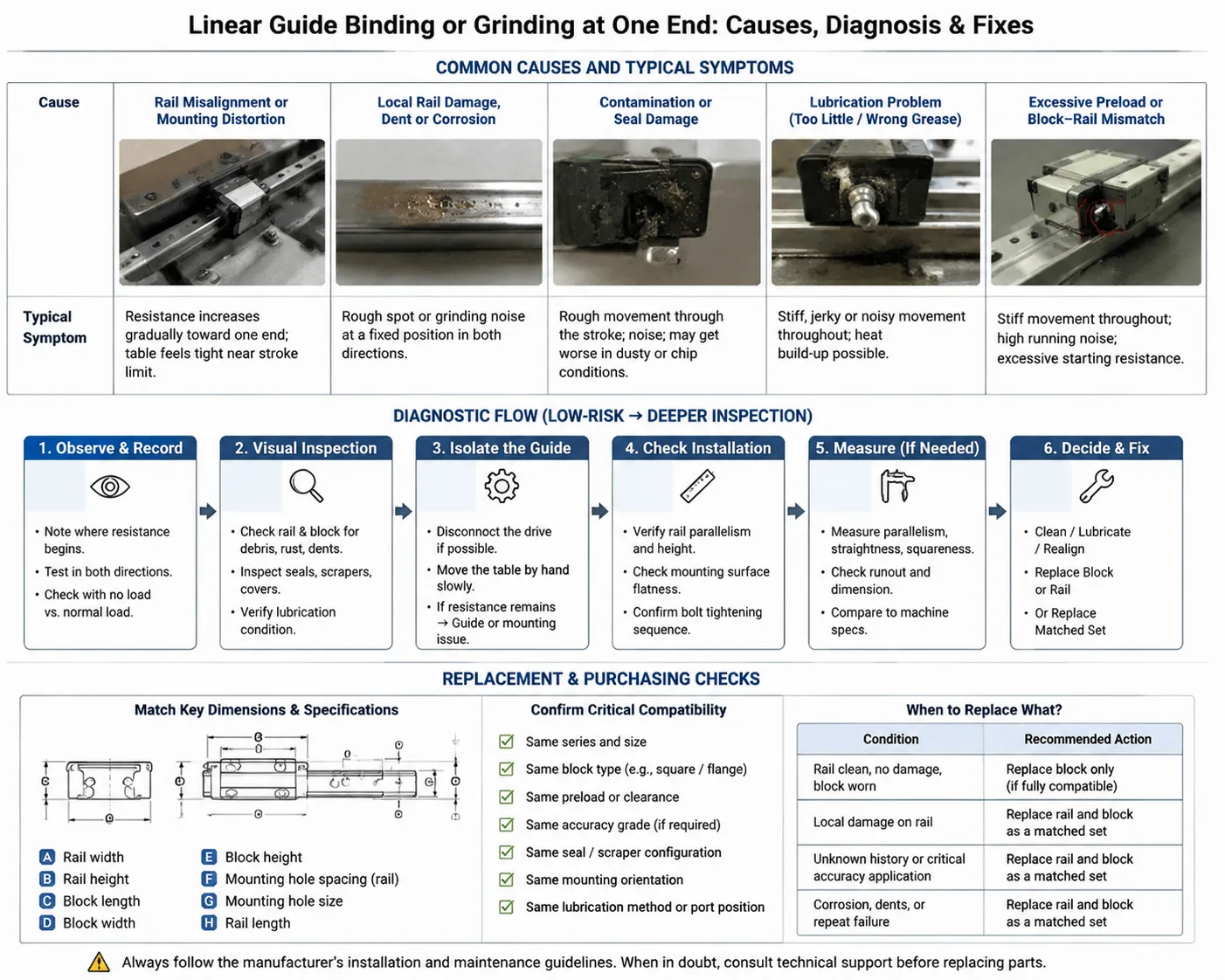

片端付近でのリニアガイドの詰まりの主な原因

レールのずれまたは取り付け面の歪み

平行レールは、ストロークの一部ではスムーズに動作しますが、間隔や高さの関係が変化する箇所で引っかかることがあります。原因としては、取り付け穴周辺のバリ、レール下の汚れ、ベースの不均一性、テーブルの歪み、ボルトの締め付けムラ、基準レールと補助レール間の平行度の喪失などが挙げられます。

非基準レールをわずかに緩めた後、一時的に改善が見られる場合は、取り付け時の応力が原因と考えられますが、ボルトの緩みは修理にはなりません。基準面、レールの座面、テーブルとの接続部、および締め付け順序を確認してください。取り付け手順では、取り付け面の清掃、バリの除去、適切な締め付け、および全長にわたる平行度チェックが求められています。

この原因は、再構築、レール交換、衝撃、ベース修理、またはテーブルの取り外し後に発生した可能性が高いです。鋭利な突起がある場合は、局所的な損傷を示唆しています。

線路の局所的な損傷、破片、腐食、または汚染

金属片、研磨粉塵、クーラント、損傷したシールなどが接触ゾーンに侵入する可能性があります。硬い粒子が接触すると、繰り返し発生する粗い突起が生じ、レールや循環部品を損傷する可能性があります。工作機械用途では、効果的な汚染防止対策が必要です。

ブロック入口で、傷、錆、へこみ、剥離、レールキャップのずれ、スクレーパーの損傷、または詰まりがないか点検してください。両方向で同じレール位置で粗さが続く場合は、レールの局所的な損傷の可能性が高いです。症状が複数ブロックテーブル上の1つのブロックにのみ見られる場合は、ブロック内部の損傷またはシールの引きずりの可能性が高いです。

精密なレースウェイを日常的な修理として研磨したり、磨き上げたりしないでください。目に見えるへこみ、腐食、剥離、または洗浄後に再発する異音がある場合は、交換を検討する必要があります。

潤滑不良、シール抵抗、予圧不良、またはブロックとレールの不一致

潤滑不足は摩擦、騒音、摩耗の原因となりますが、グリースを塗布すれば解決するとは限りません。潤滑剤の必要量は、製品の種類や運転条件によって異なります。

新しいスクレーパー、シール、または交換用ブロックを取り付けた直後に固着が発生する場合は、シールの引きずりを考慮してください。ブロックはレールの寸法に適合していても、軌道形状、予圧、精度等級、シール配置、または潤滑ポートが異なる場合があります。

既存のTHKアセンブリの場合は、 THKリニアガイド交換時の点検 別の部品を注文する前に、レール精度、ブロックの適合性、シール、プリロード、および取り付けの詳細を確認してください。

片端が詰まったリニアガイドの診断と修理方法

低リスクの診断手順に従う

侵襲性の低い検査から順に実施してください。

1. 電源を遮断し、機械の保守手順に従ってください。

2. 抵抗やノイズの発生箇所と終了箇所をマークしてください。

3. 両方向のゆっくりとした動きを比較してください。

4. 可能な場合は、加工物または外部負荷を取り除いてください。

5. レール表面、シール、スクレーパー、潤滑油の状態を点検する。

6. 許可されている場合は、ガイドとドライブを分離してください。

7. 取り付け面、レールの嵌合状態、および全ストロークにおける平行度を確認してください。

8. ブロックとレールの完全な識別情報を確認してください。

9. 清掃、調整、または交換後に再テストしてください。

抵抗が増加する場合は、アライメントチェックが必要です。固定された粗い箇所がある場合は、局所的な点検が必要です。交換後に問題が発生した場合は、互換性、プリロード、シール、または取り付け状態を確認してください。安全な動作が不可能な場合は、停止してください。

確認された原因に修正方法を一致させる

洗浄は、目視できる範囲の汚染箇所に損傷がなく、軌道に目に見える損傷がない場合に適しています。再調整は、測定結果から設置時の応力が認められる場合に適切です。潤滑剤の調整は、既存の方法または潤滑剤が仕様に適合しない場合にのみ適切です。

レールにへこみ、腐食、傷、または剥離がある場合、良好なレール部分でブロックが粗いままの場合、または互換性が確認できない場合は、交換の可能性が高くなります。修正作業後、無負荷時と通常の負荷および速度で全ストロークをテストしてください。

バインディングと繰り返しの失敗を防ぐ方法

取り付け面とボルト穴は清潔に保ち、最終締め付け前にレールが正しく着座していることを確認し、ストローク全体にわたって動作を確認してください。切粉、クーラント、研磨粉塵、または湿気のある環境では、シール、スクレーパー、カバー、および潤滑油供給を確認してください。

不適切な代替品の使用を防ぐため、モデルコード、レール寸法、ブロック形状、向き、予圧またはクリアランス、潤滑方法、および交換日を記録してください。

LQYS Bearingsは、循環ボール式リニアベアリングの構成、角型およびフランジ型、シールまたは自己潤滑オプション、自動化機器、CNC工作機械、測定機器などの用途をリストアップしています。購入者は詳細を確認できます。 リニアベアリングとガイドのオプション 故障箇所と交換部品の必要数を確認後。

ガイドブロックだけを交換すべきか、それともレールとブロックを一緒に交換すべきか？

ブロックのみの交換は、シリーズが互換性を考慮して設計されている場合、レールが清潔で損傷がなく、精度と予圧の要件が既知であり、設置後に組み立てが検証できる場合に検討できます。レールの使用履歴が不明、目に見える損傷、腐食、または局所的な固着がある場合は、リスクが高くなります。

レールとブロックが適合しているセットは、損傷が作動ストローク全体に及ぶ場合、既存の部品が特定できない場合、機械の精度が極めて重要な場合、または互換性のあるブロックが確認できない場合に、より保守的な選択肢となります。外形寸法だけでは不十分で、プロファイル、予圧、精度、シール、および取り付けの詳細も重要です。

交換部品を購入する際、またはサプライヤーを選ぶ際に確認すべき事項

見積依頼書には、製品モデル全体、レールとブロックの写真、主要寸法、向き、機械の種類、環境、ストローク、負荷条件、数量、および入手可能な図面またはサンプルを含める必要があります。ブロック、レール、またはマッチングアセンブリのいずれが必要かを明記してください。

サプライヤーは、同サイズの製品をそのまま代替品として扱う前に、互換性を確認する必要があります。プリロードと精度、レール状態、シール、潤滑ポート、寸法確認や試作品が必要かどうかなどを、大量注文の前に確認してください。

の 完璧なシーリング ウェブサイトでは利用可能なベアリングのカテゴリが表示されますが、 LQYSベアリングについて サプライヤーレビュー用の企業情報を提供します。特定の不具合や交換依頼については、 リニアガイド交換レビューを依頼する モデル、寸法、適用条件、数量、図面、および故障写真を提出してください。

結論

リニアガイドの片端での固着や摩耗は、その箇所特有の診断上の問題として対処する必要があります。抵抗パターンを記録し、ガイド抵抗と駆動抵抗を分離し、レールとシールを点検し、取り付け形状を確認し、部品を発注する前にプリロードと互換性を確認してください。清掃、潤滑調整、または再調整によって、確認済みのサービスまたは設置上の問題が解決する場合があります。損傷したレースウェイや、ブロックとレールのマッチングが不明確な場合は、コンポーネントまたはマッチドセットの交換が必要になる場合があります。

購入審査のためには、型番、寸法、写真、用途、環境、図面またはサンプル詳細、数量、および故障箇所をご提供ください。

FAQについて

なぜ私のリニアガイドは中央部分は滑らかなのに、片端は固いのでしょうか？

抵抗が徐々に増加する場合は、通常、レールの平行度、取り付け面の歪み、またはテーブル応力が原因であると考えられます。同じレール位置に鋭く粗い突起がある場合は、異物、へこみ、腐食、または局所的な軌道損傷が原因である可能性が高いです。

グリスを追加することで、リニアガイドの研磨音は解消できますか？

潤滑不足が原因であることが確認されている場合は、効果があるかもしれません。ただし、アライメントのずれ、過剰な予圧、互換性のないブロック、またはレースウェイの損傷を修正するものではありません。

リニアガイドレールがずれているか、破損しているかを確認するにはどうすればよいですか？

位置ずれは、ストロークに沿って徐々に変化する抵抗を生み出すことがよくあります。局所的な損傷は通常、特定のレール位置に再現性のある粗い箇所を生じさせます。測定と目視検査を併用してください。

リニアガイドブロックだけを交換することはできますか？

レールに損傷がなく、ブロックのシリーズ、形状、予圧、精度、シール性、および取り付け寸法が互換性があると確認された場合は、おそらく問題ないでしょう。レールが不明または損傷している場合は、マッチングセットの使用が正当化される可能性があります。

交換用リニアガイドの見積もりを依頼する際、サプライヤーに何を送ればよいでしょうか？

型番、レールとブロックの写真、レールの寸法、取付穴の間隔、ブロックの形状、機械の種類、運転条件、故障箇所、図面またはサンプルの詳細、および数量をお送りください。
