ニードルローラーベアリング（内輪付きまたは内輪なし）：シャフトの硬度は十分ですか？

内輪付きニードルローラーベアリングと内輪なしニードルローラーベアリングは、どちらも狭いスペースで高い耐荷重性能を発揮するという点で共通して選択できます。両者の違いは、転動面の形成方法にあります。内輪付きベアリングでは、ベアリング自体が転動面を形成します。一方、内輪なしベアリングでは、軸ジャーナルが転動面として機能します。

しかし、この違いは部品リストだけでなく、シャフトの設計、熱処理工程、製造コスト、メンテナンス、ベアリングの寿命にも影響を及ぼします。OEMエンジニアにとっては、内輪のないベアリングはコンパクトで堅牢な構造を実現できます。一方、メンテナンスや交換作業を行う担当者にとっては、シャフトの焼き入れ、研削、修復が効果的に行えない場合、内輪付きのニードルローラーベアリングの方が実用的かもしれません。

ニードルローラーベアリングは、細長く直径が小さいため、小さなラジアル断面で高い耐荷重性能を発揮します。トランスミッション、ポンプ、減速機、繊維機械、印刷機、自動車、その他小型産業機器など、幅広い用途で使用されています。

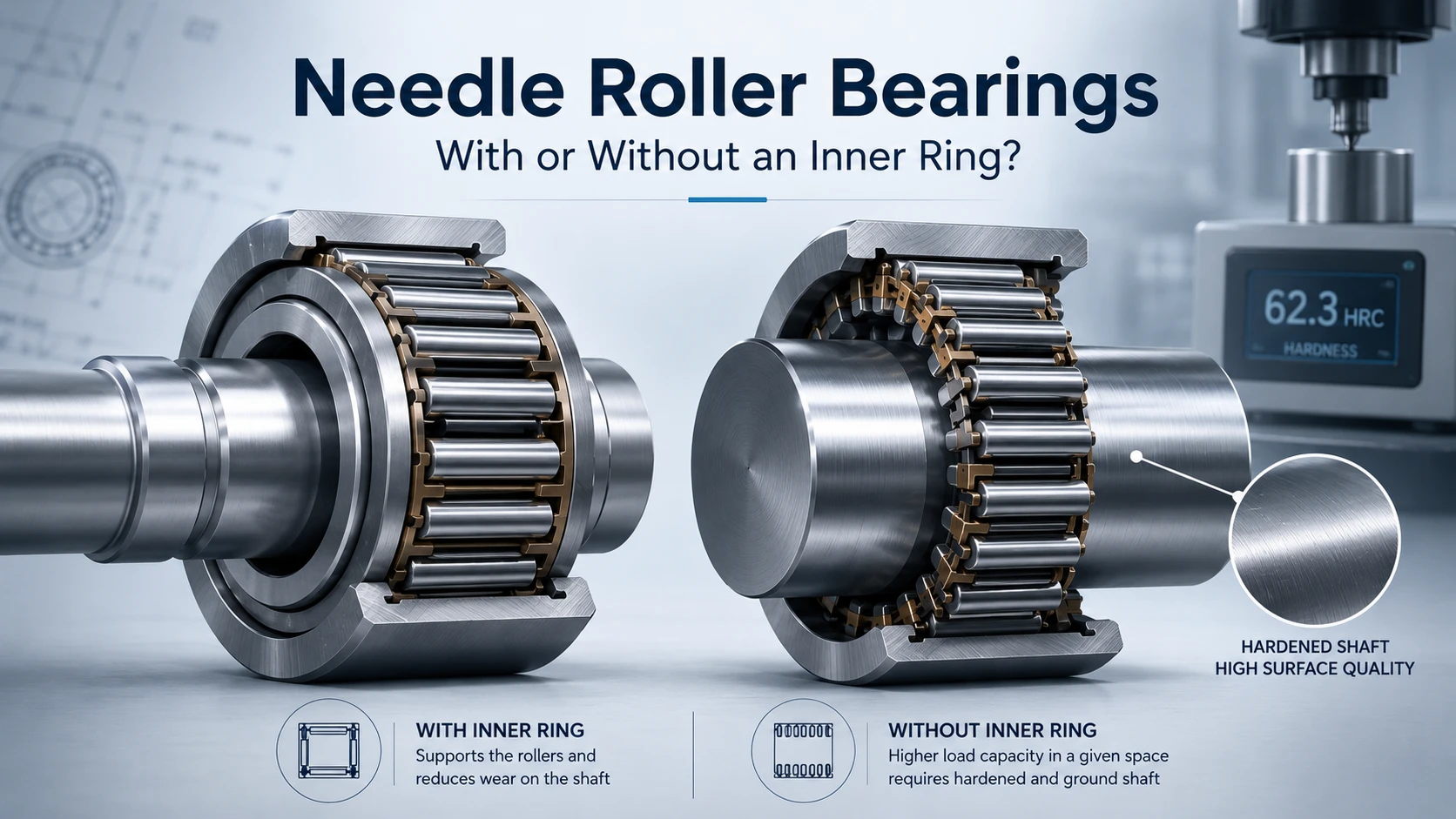

ニードルローラーベアリング：内輪あり・なし：軌道面が決め手

ニードルベアリングはどのような場合にシャフトに直接取り付けて使用できますか？

内輪のないニードルローラーベアリングは、シャフトジャーナルがベアリング軌道として設計されている場合、シャフト上で直接回転させることができます。これは通常、製造時にシャフトの材質、熱処理、表面仕上げ、形状、および有効焼入れ深さが制御されていることを意味します。

この設計では、分離型の内輪が不要になるため、半径方向の空間が縮小されます。また、同じハウジングサイズ内でより大きなシャフト径を実現できるため、システムの剛性が向上する可能性があります。小型ギアボックス、自動車用トランスミッション、油圧ポンプ、および大量生産されるOEMアセンブリにおいては、この利点は大きな意味を持ちます。

しかし、内輪のないニードルベアリングでは、ベアリング軌道面の品質に関する責任がシャフトに移ります。シャフトはもはや単なる構造部品ではなく、精密な転がり接触面となります。シャフトが柔らかすぎたり、表面が粗かったり、テーパーがかかっていたり、真円度が低かったり、損傷していたり​​、潤滑が不十分だったりすると、転動体自体に損傷が現れるずっと前に、ベアリングがジャーナルに溝を摩耗させてしまう可能性があります。LQYSは、内輪のない設計ではシャフト表面を軌道面として使用するため、信頼性の高い動作を実現するには、シャフトを適切な精度で焼き入れおよび研磨する必要があると指摘しています。

内輪付きニードルローラーベアリングはどのような場合に使用すべきですか？

シャフトが信頼できる軌道面として機能しない場合、内輪付きニードルローラーベアリングの方が安全な選択肢となります。これには、適切な熱処理ができない材質のシャフト、摩耗溝が既に存在するシャフト、頻繁な分解が必要なシャフト、およびジャーナルの機械加工が現実的でない交換プロジェクトなどが含まれます。

内輪は、シャフトとニードルローラーの間に、硬化処理された滑らかな転動面を提供します。また、修理計画も簡素化されます。転動面が損傷した場合でも、シャフトを新品に交換する必要なく、内輪のみを交換できます。

保守部門にとって、これは内輪をなくすことで節約できるわずかな半径方向のスペースよりも重要な場合が多い。外輪とハウジングは問題ないのに、シャフトジャーナルが摩耗して機械が停止してしまうことがある。そのような場合、シャフトを交換するには、適切な内輪設計を採用するよりも、より多くの労力、より長い停止時間、そしてより高いコストがかかる可能性がある。

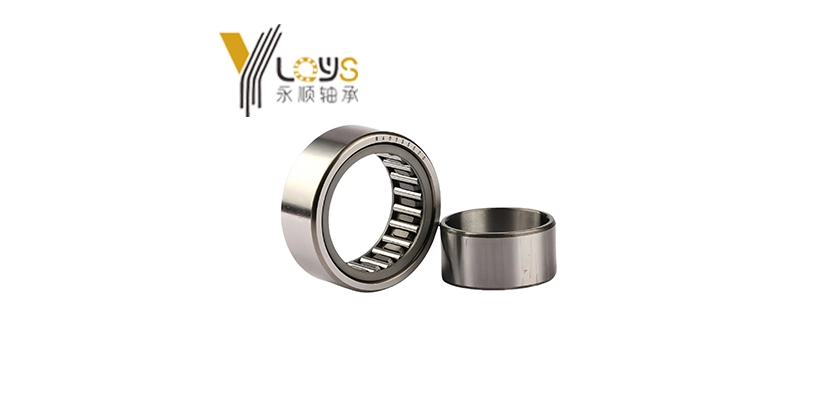

の 内輪付きニードルローラーベアリング LQYSベアリングは、シャフトの硬度が不十分な場合や、繰り返し組み立て・分解が想定される用途向けに設計されています。内輪、外輪、ニードルローラー、保持器で構成されており、シャフト表面に頼るのではなく、専用の軌道面を提供します。

内輪のないニードルローラーベアリングを使用するには、シャフトの硬度は十分ですか？

シャフトの硬度は最初の要件にすぎません

「シャフトの硬度は十分か？」という問いは単純に聞こえるかもしれないが、硬度だけでは内輪のないニードルローラーベアリングの性能は決まらない。シャフトは、表面下での繰り返し転がり接触を支えるのに十分な有効焼入れ深さも備えていなければならない。

直接軸軌道面を使用する用途では、技術カタログでは一般的にHRC 58～64程度の焼入れ軌道面が指定されています。しかし、この数値は普遍的な購入要件として扱うべきではありません。適切な硬度と浸炭深さは、ベアリングの種類、ローラー径、負荷レベル、運転速度、潤滑剤、および熱処理方法によって異なります。

表面のみが硬化しているシャフトは、繰り返し荷重がかかると破損する可能性があります。転がり接触応力は目に見える表面の下にも及ぶため、硬化層は荷重経路を支える必要があります。熱処理層が浅かったり、均一でなかったりすると、亀裂、塑性変形、ピッチング、またはシャフト軌道面の早期摩耗につながる可能性があります。

表面仕上げと形状も同様に重要です

表面仕上げの悪い焼き入れされたシャフトは、やはり軌道面としては不十分です。ニードルローラーは直径に比べて長いため、接触面の不均一性に敏感です。表面粗さ、テーパー、真円度、円筒度、シャフトの振れなど、すべてがローラー全長にわたる荷重の分散に影響を与えます。

軸ジャーナルに突起、研削痕、腐食、へこみ、または目に見える摩耗帯がある場合、ローラーは軌道面に均等に接触しません。ローラーの一部に他の部分よりも大きな負荷がかかる可能性があります。これにより、摩擦が増加し、振動が発生し、温度が上昇し、ベアリングの寿命が短くなる可能性があります。

そのため、内輪のない交換部品を注文する前に、ニードルローラーベアリングのシャフト表面仕上げを確認する必要があります。正しい質問は、「シャフトの直径はどれくらいですか？」だけではなく、「このシャフトはベアリングの軌道面として引き続き使用できますか？」でもあります。

軟鋼を完成された配線路として扱わないでください

ニードルベアリングは軟鋼製のシャフトに直接取り付けて使用できますか？ほとんどの産業用途では、ジャーナルが転がり接触用に特別に熱処理および仕上げ加工されていない限り、推奨されません。未処理または軽微な機械加工のシャフトは、ニードルローラーによって生じる集中した線接触により、急速に摩耗する可能性があります。

よくあるメンテナンス上の問題は、摩耗したベアリングを同じ内輪のない設計のベアリングに交換する際に、シャフトジャーナルをそのままにしておくことから始まります。新しいベアリングは最初は問題なく動作するように見えますが、ローラーは既存の損傷した表面で回転し続けます。その結果、試運転後すぐに騒音、振動、潤滑油中の金属粒子、シャフトの溝といった問題が再発します。

ニードルベアリングがシャフトを摩耗させている場合、ベアリングだけを交換しても問題が解決しないことがあります。ジャーナルを修理するか、内輪付きのニードルローラーベアリングに交換するかを決定する前に、シャフトの軌道面の状態を検査する必要があります。

実際の用途における内輪とシャフト軌道の比較

コンパクトなOEMアセンブリ

内輪のないニードルローラーベアリングは、大量生産を行うOEM企業にとって魅力的な選択肢となることが多い。この設計により、部品点数を削減し、ラジアル方向の高さを低く抑え、利用可能なスペース内でより大きなシャフトを使用できる。シャフトの熱処理と研削を厳密に管理すれば、この構造は効率的かつ耐久性に優れている。

小型トランスミッション、ギアポンプ、駆動機構、繊維機械、自動車部品などの用途では、シャフトを直接軌道面として使用する場合があります。これらの環境では、シャフトは最初からベアリングを中心に設計されます。

購入者は、シャフト軌道面の仕様が製造図面に含まれていることを必ず確認する必要があります。内輪のないベアリングは、見かけ上の価格が低い、あるいはラジアル断面が小さいという理由だけで選択すべきではありません。

修理および交換プロジェクト

修理作業の場合は状況が異なります。シャフトにはすでに摩耗、腐食、傷、または硬度不足が生じている可能性があります。元の設計では直接軌道面が採用されていたかもしれませんが、交換の判断は元の図面だけでなく、現在の部品の状態に基づいて行うべきです。

ニードルローラーベアリングの内輪交換は、シャフトの寸法は問題ないものの、直接転動面としては不向きになった場合に有効な解決策となる。内輪を交換することで新たな軌道面が形成され、損傷したジャーナルへの依存度を低減できる。

この方法は、産業用ギアボックス、工作機械、印刷機器、農業機械、およびシャフト交換に大掛かりな分解が必要となる生産ラインなどで有効です。また、ベアリングアセンブリと並行して内輪を在庫しておくことで、将来のメンテナンスに備えられるため、スペアパーツの計画にも役立ちます。

頻繁な分解とサービスアクセス

ベアリングを点検、清掃、工具交換、または定期メンテナンスのために定期的に取り外す場合、内輪を使用することでジャーナルの徐々の損傷リスクを軽減できます。繰り返し取り付けと取り外しを行うと、特にプーラー、熱、またはきつい嵌め合いが関係する場合、シャフトの表面に傷がついたり、変形したりする可能性があります。

内輪が別体になっていることで、点検箇所がより明確になります。メンテナンス担当者は、騒音や振動から間接的にシャフトの状態を判断するのではなく、軌道面そのものを直接検査できます。LQYSは、頻繁な分解を伴う運転条件を、内輪ニードルローラーベアリングが適している運転条件の一つとして挙げています。

ニードルベアリングが不適切なシャフト上で回転するとどうなるのか？

不適切なシャフト軌道は、連鎖的な故障を引き起こす可能性があります。最初の兆候は、シャフトに軽い研磨痕や浅い溝が生じることです。接触面が劣化すると、ローラーが滑ったり、荷重が不均一になったりすることがあります。潤滑油に微細な金属粉が混入し、振動や騒音もより顕著になります。

重症の場合、シャフトにピッチング、擦り傷、剥離、または永久的なへこみが生じる可能性があります。その結果、転動体が用途に適したサイズであっても、ベアリングに早期疲労が発生する場合があります。シャフト軌道面の問題は、低品質のベアリングの問題と似ている場合があるため、故障解析にはベアリングとジャーナルの両方を含める必要があります。

ニードルローラーベアリングは、他のベアリングタイプに比べて、ミスアライメントに対する許容範囲が限られています。長いローラーは、シャフトとハウジング間の角度誤差に敏感です。内輪は軌道面の状態を改善しますが、シャフトの曲がり、ハウジングの歪み、取り付け位置の不良、過度のたわみを修正するものではありません。これらの問題は、ベアリングを交換する前に解決しておく必要があります。

ニードルローラーベアリングを注文する前に購入者が確認すべき事項

ベアリング構造を確認する

ご購入前に、用途に応じて機械加工リングニードルローラーベアリング、引抜きカップニードルベアリング、ニードルローラーおよび保持器アセンブリ、カムフォロワー、またはスラストニードルローラーアセンブリのいずれを使用するかをご確認ください。これらの製品はカタログ上では似ているように見えるかもしれませんが、取り付け方法や負荷要件が異なる場合があります。

内輪付きベアリングは、主にラジアルベアリングとして機能します。用途によっては、軸方向の動きやスラスト荷重も大きくなる場合があり、その場合は、ショルダー、スラストワッシャー、ガイド部品、または別途スラストベアリング機構が必要になることがあります。ベアリングに内輪が付いているからといって、軸方向荷重がカバーされていると安易に考えてはいけません。

シャフトとハウジングの状態を確認する

購入仕様書には、シャフト径、ハウジング内径、シャフト材質、シャフト表面状態、焼入れ方法、および目視可能なジャーナル損傷の有無を記載してください。シャフト軌道面を直接設ける場合は、機械図面から表面仕上げと硬度の要件を明記してください。

交換作業においては、部品番号だけよりも、シャフト、内輪、ローラー、潤滑状態の写真の方がはるかに役立つ場合があります。ベアリングの型番は公称寸法を確認するのに役立ちますが、以前の取り付けがなぜ失敗したのかを明らかにするものではありません。

負荷、速度、潤滑、および汚染リスクを確認する

ニードルローラーベアリングは、狭いスペースでも高いラジアル荷重容量を発揮できるため重宝されますが、ベアリングは実際の荷重と回転速度に合わせて選定する必要があります。衝撃荷重、揺動運動、高速回転、グリース不足、油流量不足、水の浸入、研磨剤による汚染などは、いずれもベアリングの寿命を縮める原因となります。

粉塵、切削油、湿気、繊維、金属片などにさらされる機械には、密閉構造と適切な潤滑を検討する必要があります。LQYSは、内輪付きおよび内輪なしの設計、引抜き成形カップベアリング、保持器アセンブリ、コンパクトで高負荷用途向けのカムフォロワーなど、複数の種類のニードルローラーベアリングを提供しています。

長期購買においては、サプライヤーの能力が重要となる。

大量調達の場合、資格のあるサプライヤーは寸法を合わせるだけでなく、さらに踏み込んだ確認を行うべきです。シャフトが軌道面として機能するか、シャフトが焼き入れ研磨されているか、用途に内輪が必要か、機械にジャーナル摩耗やベアリングの早期故障が発生していないかなどを確認する必要があります。

供給業者は、寸法公差、製品マーキング、梱包要件、数量、および想定される動作環境を確認できる必要があります。顧客が複数の機械モデルでベアリングを交換する場合、明確なアプリケーション記録があれば、すべての場所で誤ったベアリング構造が使用されることを防ぐのに役立ちます。

完璧なシーリング 産業機械、自動車システム、ポンプ、ギアボックス、繊維機械、および関連する機械アセンブリにおける、小型で高負荷用途向けのニードルローラーベアリングの調達を希望するバイヤーをサポートします。製品選定は、単一の部品番号に頼るのではなく、シャフトの状態、ラジアル間隔、負荷方向、潤滑、交換頻度、および必要な寸法に基づいて検討できます。

安定した供給を必要とする購入者にとって、 Shanghai Yongheshun Import and Export Co.、Ltd。 同社は、生産、販売、貿易、輸出業務を統合的に行っていると報告している。公開されている企業情報によると、従業員数は40名以上、工場面積は12,000平方メートル、輸出事業は30カ国以上に及んでいる。こうした能力は、リピート購入、特注パッケージ、複数のベアリング要件、輸出書類作成などを含む注文において特に重要となる。

結論

ニードルローラーベアリング（内輪付きまたは内輪なし）の選定においては、ベアリング価格よりもまず軸軌道面を考慮する必要があります。軸軌道面が適切に焼入れ、研磨、管理されていれば、内輪がない方が省スペースでコンパクトな設計が可能になります。軸軌道面の硬度、摩耗ジャーナル、定期メンテナンスに不安がある場合は、内輪付きのほうが安全な選択肢となります。

ご購入にあたり、ベアリングの構造、シャフト軌道面の状態、表面状態、負荷、回転速度、潤滑状態、汚染の可能性、およびメンテナンススケジュールをご確認ください。これらの情報を早期にご提供いただくことで、機械に適したベアリング設計を選定し、シャフト軌道面の将来的な損傷を軽減できる可能性が高まります。

技術的な選定、サンプル、見積もりの​​目的で、購入者は LQYSベアリングのシャフト軌道面の検証を依頼してください。 ベアリングコード、シャフト径、シャフト材質、運転荷重、回転速度、潤滑タイプ、および摩耗したジャーナルの写真を使用します。

FAQについて

Q1：ニードルローラーベアリングには内輪が必要ですか？

A1：ニードルローラーベアリングは必ずしも内輪を必要としません。内輪なしの設計では、シャフトを焼き入れ、研削し、必要な形状に加工すれば、シャフトを直接軌道面として使用できます。シャフトが軌道面の要件を満たせない場合、またはシャフトが既に摩耗している場合は、内輪の使用をお勧めします。

Q2：内輪のないニードルローラーベアリングに必要な軸の硬度はどれくらいですか？

A2：多くの直進軌道式ニードルローラーベアリングでは、HRC 58～64の範囲で焼入れされた軸面が使用されます。ただし、必要な値はベアリングシリーズ、荷重、ローラーサイズ、熱処理方法、および有効焼入れ深さによって異なります。軸の硬度は、他の用途からコピーするのではなく、関連するベアリング仕様と照らし合わせて確認する必要があります。

Q3：ニードルベアリングは軟鋼製のシャフトに直接取り付けて使用できますか？

A3：ニードルベアリングは、通常、未処理の軟鋼に直接接触させて使用すべきではありません。シャフトが転動路の役割を果たすため、摩耗が早まる可能性があります。直接転動路式のニードルローラーベアリングには、一般的に焼入れ研磨されたシャフトが必要です。シャフトを適切に準備できない場合は、内輪付きのニードルローラーベアリングの方が適しています。

Q4：なぜニードルベアリングのシャフトに溝ができてしまうのですか？

A4：ニードルベアリングは、シャフトが柔らかすぎる、表面仕上げが悪い、潤滑が不十分、異物混入、または想定以上の負荷がかかるなどの理由で、シャフトに溝を摩耗させることがあります。シャフトの芯ずれ、テーパー、既存のジャーナルの損傷なども、ローラーの接触不良の原因となります。シャフトの軌道面を確認せずにベアリングを交換すると、早期に再び故障する可能性があります。

Q5：内輪付きニードルローラーベアリングはどのような場合に使用すべきですか？

A5：シャフトの硬度が不十分な場合、シャフトを正確に研削できない場合、ジャーナルが摩耗している場合、整備作業で繰り返し分解が必要な場合、またはシャフトの交換によってダウンタイムが過剰になる場合は、内輪付きニードルローラーベアリングを使用してください。内輪は独立した精密な軌道面を提供し、将来のメンテナンスを簡素化できます。
