THKリニアガイド交換：レール精度、ブロック嵌合、シール、およびサプライヤーチェック

THK製リニアガイドの交換は、通常、実務上の問題から始まります。例えば、CNC工作機械の騒音が大きくなったり、自動化ラインの動作がスムーズでなくなったり、ガイドブロックがレール上で固く感じられたり、あるいは元の部品が期日までに入手困難になったりといった問題です。B2Bバイヤーにとって、リスクは類似の型番のレールやブロックを見つけることだけにとどまりません。レールの精度、ブロックの嵌合、プリロード、取り付け穴の間隔、シール、潤滑、汚染防止など、あらゆる要素が交換用リニアガイドの取り付け後の正常な動作に影響します。

モデルが似ていてもリニアガイドの交換が失敗する理由

同じサイズだからといって、必ずしも同じ走り方をするとは限りません。

レール幅、ブロックサイズ、取り付けスペースが元のユニットとほぼ同じであれば、リニアガイドの交換は簡単そうに見えるかもしれません。しかし、実際のメンテナンスやOEM調達においては、それだけでは十分ではありません。レール形状、軌道形状、ブロックの予圧、取り付け穴のピッチ、ブロックの高さ、潤滑油の供給経路、シール構造など、すべてが動作特性に影響を与える可能性があります。

そのため、部品がレールに正しくスライドしても、リニアガイドブロックの交換が失敗することがあります。ガイドは移動範囲の一方の端で動きが渋かったり、異音が発生したり、取り付け後に位置決め誤差が生じたりする可能性があります。CNC工作機械、自動化装置、測定機器、包装システム、生産治具などでは、こうしたわずかな違いが、繰り返しの調整作業や機械のダウンタイムにつながる可能性があります。

交換不良後の一般的な症状

機械自体に問題があると決めつける前に、いくつかの警告サインを確認する必要があります。交換用ブロックがきつすぎる場合は、プリロードの不一致、レールの摩耗、またはレール形状の不適合が考えられます。取り付け後に異音が発生する場合は、汚染、空運転、位置合わせ不良、またはレール表面の損傷が原因かもしれません。手でスムーズに動くガイドでも、負荷がかかると精度が低下する場合は、レール精度または取り付けベースに問題がある可能性があります。

これらの症状は、THK製リニアレールの交換を単なる購入作業ではなく、システム全体の点検として扱うべき理由を示しています。

レール精度と取り付け寸法は購入者が確認する必要があります

レールの長さ、幅、および取り付け穴のピッチ

注文前に、購入者はレールの幅、レールの全長、取り付け穴のピッチ、端部距離、ボルトのサイズ、およびレールが上部取り付け式か下部取り付け式かを確認する必要があります。端部距離や穴の間隔がわずか数ミリ異なるだけでも、特に機械ベースに既に穴が開けられている場合は、設置の遅延につながる可能性があります。

修理チームにとって、元のレールマーキングが不明瞭な場合は、写真や実測図面が役立ちます。OEM購入者にとっては、確認済みの取り付け寸法がバッチ組立時のトラブル防止に役立ちます。これらの詳細情報がなければ、サプライヤーはTHKリニアガイドの代替サプライヤー依頼を確実に審査することはできません。

精度等級と走行平行度

リニアガイドレールの精度は、移動のスムーズさ、再現性、および機械のアライメントに影響します。CNC加工、検査装置、測定機器、位置決めテーブルなどの精密用途では、一般的な搬送装置よりも細心の注意が必要です。必要な精度レベルは、機械の設計と想定される動作条件に基づいて検証する必要があります。

適合性の低い代替品は動くかもしれませんが、機械に必要な再現性を維持できない可能性があります。また、重要度の低い治具であれば、より高性能なガイドは不要な場合もあります。最適な選択は、負荷、速度、ストローク長、設置ベース、および位置決め要件によって異なります。

レール表面の状態と設置基盤

既存のレールが摩耗、傷、錆、へこみ、または汚染されている場合、ブロックだけを交換しても問題は解決しない可能性があります。金属片、クーラントの残留物、研磨粉塵、潤滑不良などがレール表面やボールの循環経路を損傷する可能性があるためです。そのような場合、古いレールに新しいブロックを取り付けると、すぐに異音が発生することがあります。

取り付けベースも確認する必要があります。取り付け面の歪み、ボルト穴周辺のバリ、位置ずれ、締め付けムラなどがあると、交換用ガイドが適切であってもレールが歪み、動作がスムーズでなくなる可能性があります。

ブロックの適合性、プリロード、および交換リスク

ブロックとレールのマッチングが重要な理由

リニアガイドブロックの適合性は、ブロックの外形寸法だけでなく、様々な要素に依存します。軌道形状、予圧、ボール循環構造、ブロック形状、レール形状などが相互に作用する必要があります。一見適合しているように見えても、必要な動作品質や精度が得られない場合もあります。

これは、リニアガイドレールとブロックの交換における主なリスクです。購入者は、見た目が似ているブロックがそのまま交換用として使えると安易に考えてはいけません。元の型番、レールの寸法、ブロックの種類、プリロード要件、および用途を総合的に確認する必要があります。

レールとブロックをセットで交換するタイミング

レールが清潔で摩耗がなく、精度が重要でない場合は、リニアガイドブロックのみを交換することで、メンテナンス作業の一部が許容される場合があります。しかし、レールに目に見える摩耗、腐食、へこみ、汚染による損傷がある場合、または使用履歴が不明な場合は、レールとブロックをセットで交換することで、組み立て時のリスクを軽減できます。

OEMプロジェクトや繰り返し交換プログラムにおいては、セットベースの調達は、プリロード、動作の滑らかさ、および取り付けの一貫性をより適切に管理するのに役立ちます。これは、機器をバッチで製造または修理する場合に特に有効です。

ブロックの種類とスペースの制約

角型ブロック、フランジ型ブロック、長尺ブロック、短尺ブロック、および取り付け方向の違いによって、交換部品が機械内部に適合するかどうかが左右されます。フランジ型ブロックは取り付けが容易な設計の場合があり、角型ブロックはコンパクトな機械構造に適している場合があります。購入者は、注文を承認する前に、ブロックの高さ、取り付け穴の配置、グリースニップルの位置、および周囲のスペースを確認する必要があります。

シール、スクレーパー、および汚染防止

標準的なシールでは不十分な場合

CNC工作機械や自動化装置におけるリニアガイドの故障原因として最も一般的なのは、異物混入です。クーラント、金属片、木くず、梱包材の破片、微細な研磨粒子などがブロック内部に入り込み、転動面を損傷する可能性があります。CNC工作機械用リニアガイドシールは、元の型番だけでなく、実際の使用環境を考慮して選定する必要があります。

標準的なシールはクリーンな自動化機器には十分な場合もありますが、露出した切断、フライス加工、穴あけ、木工、またはクーラントを多用する環境では、より強力な保護が必要となることがよくあります。汚染が最初の故障の原因であった場合、保護を見直しずに同じ構造を注文すると、問題が再発する可能性があります。

購入者が尋ねるべき保護の詳細とは

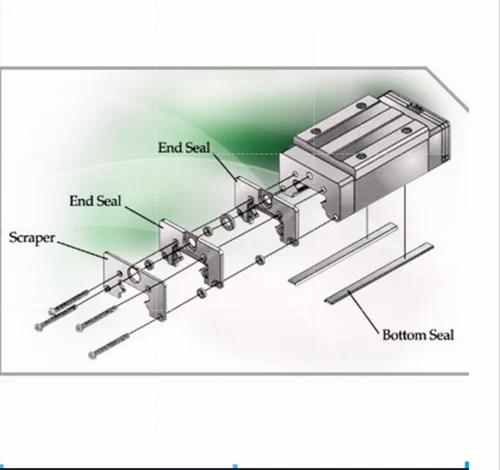

購入者は、交換部品が、用途に応じてエンドシール、サイドシール、インナーシール、メタルスクレーパー、レールキャップ、カバーストリップ、ベローズ、潤滑ユニット、グリースニップルに対応できるかどうかを確認する必要があります。これらの詳細は、注文後に付属品として扱うべきではありません。これらは、ブロックの寸法、設置スペース、メンテナンスアクセス、およびサービス動作に影響します。

機器が湿度の高い環境、水濡れ環境、洗浄環境、または冷却液の多い環境で使用される場合は、耐腐食性についても検討する必要があります。材質や表面保護は、サイズ、負荷、構成によって異なる場合があるため、実際の用途に合わせて選定する必要があります。

交換前の潤滑およびメンテナンスチェック

ガイドのせいにする前に潤滑状態を確認してください。

交換後にリニアガイドブロックから異音が発生する場合、潤滑不足、グリースの種類間違い、潤滑経路の詰まり、またはドライ運転が原因である可能性があります。機械によっては集中潤滑方式を採用しているものもあれば、手動グリース給油方式や自動潤滑方式を採用しているものもあります。取り付け後に潤滑油の供給が困難な場合、メンテナンスが怠られ、ガイドの摩耗が早まる可能性があります。

注文前に、購入者はグリースニップルの位置、潤滑方法、メンテナンス間隔、およびブロック周囲の利用可能なスペースを確認する必要があります。機械的に適合しても適切にメンテナンスできない交換部品は、新たな故障箇所を生み出す可能性があります。

THK製リニアガイド代替品を注文する前にサプライヤーが確認する

元の仕様に従うべき場合

保証対象機器、高精度CNC工作機械、測定機器、高速自動化装置、または試験時間が限られている機械については、元の仕様に従うべきです。これらの場合、ダウンタイムによるコストが低コストの代替品による節約額を上回る可能性があるため、交換の決定は慎重に行う必要があります。

代替サプライヤーを評価できる場合

代替サプライヤーは、標準的な自動化機器、重要度の低い治具、保守用在庫、バッチ交換、または長期調達計画について評価される場合があります。評価では、購入前にレール寸法、ブロックタイプ、予圧、精度等級、シール、潤滑方法、取り付け詳細、および作業環境を確認する必要があります。

最も安全な問い合わせには、元の型番、レールの長さ、レールの幅、ブロックの写真、取り付け穴のピッチ、端部の距離、精度要件、予圧要件、機械の種類、環境、図面、サンプル部品、および目標数量が含まれます。

LQYSベアリングがリニアガイド交換部品の調達をどのようにサポートできるか

交換用ガイドを大量に調達する購入者にとって、製品の類似性と同じくらいサプライヤーのサポートが重要です。資格のあるサプライヤーは、見積もりを出す前に、製品モデル、寸法、写真、ブロックの種類、レール材質、シール要件、数量、および使用条件をすべて確認する必要があります。

完璧なシーリング CNC工作機械、自動化機器、測定機器などの用途向けにリニアベアリングを供給しています。 リニアベアリング製品群 これには、作業環境や購入要件に応じて選択する必要のある、角型やフランジ型、シールまたは自己潤滑ユニット、ガイド機構に関するオプションが含まれます。

Shanghai Yongheshun Import and Export Co.、Ltd。 生産、販売、貿易、輸出を統合します。OEMのバイヤー、ディストリビューター、保守チームにとって、この背景は製品レビュー、調達要件、交換の詳細に関する実践的なコミュニケーションをサポートします。バイヤーは リニアガイド交換サポートをリクエストする 製品の提案、サンプル、見積もり、または調達支援のために、型番、レール寸法、ブロック写真、図面、作業条件、目標数量、および交換目的をお送りください。

結論

THK製リニアガイドの交換は、型番の類似性だけで判断すべきではありません。レール精度、ブロックの嵌合性、取り付け穴の間隔、予圧、シール、潤滑、汚染防止、そしてサプライヤーの確認など、すべてが取り付け後のガイドのスムーズな動作に影響します。

注文を確定する前に、購入者は型番、レール寸法、ブロックタイプ、写真、図面、機械タイプ、動作環境、および目標数量をすべて収集する必要があります。これにより、サプライヤーは互換性を確認し、部品の誤り、設置作業の重複、またはガイドの早期故障のリスクを軽減するための十分な情報を得ることができます。

FAQについて

Q1：レールを交換せずに、リニアガイドブロックだけを交換することはできますか？

A1：場合によっては可能ですが、レールの摩耗状態、レールの精度、ブロックとの互換性、予圧、および用途の精度によって異なります。レールが損傷している、汚染されている、錆びている、または精度が重要な場合は、レールとブロックを一緒に交換する方が安全な場合があります。

Q2：リニアガイドブロックを交換した後、異音がするのはなぜですか？

A2：交換後に異音が発生する場合は、予圧の不一致、レールの摩耗、アライメント不良、汚染、潤滑不足、またはブロックがレールの形状に適切に適合していないことが原因である可能性があります。新しいブロックを注文する前に、レールの表面と取り付けベースを確認してください。

Q3：THK製リニアガイドの交換部品を注文する前に、何をチェックすべきですか？

A3：レール幅、レール長さ、取付穴ピッチ、端部距離、ブロックタイプ、予圧、精度等級、シール、潤滑方法、機械タイプ、作業環境、および目標数量を確認してください。写真や図面があれば、サプライヤーが要求内容をより正確に確認するのに役立ちます。

Q4：CNCマシンのリニアガイドに必要なシールは何ですか？

A4：CNC工作機械は、クーラントや金属切粉がガイドブロックに侵入する可能性があるため、より強力な汚染防止対策が必要となる場合が多い。購入者は、機械の使用環境に応じて、エンドシール、サイドシール、スクレーパー、レールキャップ、カバー、ベローズなどを確認する必要がある。

Q5：代替サプライヤーからリニアガイドの交換品を提供できますか？

A5：寸法、精度、予圧、ブロックタイプ、シール、潤滑、および使用条件が確認された時点で、代替サプライヤーを評価できます。重要な機械については、バッチ使用前に元の仕様書または試験が必要となる場合があります。
