CNC工作機械におけるリニアガイドをクーラントや金属切粉から保護する方法

CNC工作機械、マシニングセンター、または自動生産システムが切削屑や切削液の飛沫の近くで稼働する場合、リニアガイドを切削液や切削屑から保護する方法を知ることは不可欠です。切削液は微細な粒子をガイドブロック内に運び込み、潤滑剤を希釈または置換し、腐食の原因となる可能性があります。鋭利な切削屑はシールを損傷し、精密なレール表面を傷つける可能性があります。したがって、効果的なリニアガイドの保護には、グリースを追加するだけでは不十分です。適切なシール、スクレーパー、レール表面の保護、外部カバー、定期的な点検、そして明確な交換判断プロセスを組み合わせる必要があります。

冷却液と金属片がリニアガイドを損傷する仕組み

冷却液がガイドブロックに流入し、潤滑に及ぼす影響

冷却液への曝露は、時折発生する霧状のものから、継続的な直接飛沫まで様々です。液体はレール取り付け穴に溜まったり、損傷したシールリップの下を通過したり、微粒子をブロック入口に向かって運んだりすることがあります。冷却液がグリースと混ざると、潤滑油の粘度が変化し、転動面間に必要とされる安定した油膜が減少する可能性があります。

保守担当者は、グリースが異常に薄くなったり、変色したり、汚染されたり、ブロックから剥がれたりしていないかを確認する必要があります。錆び跡、腐食、動作抵抗の増加、潤滑後に再び粗さが見られる場合は、問題がガイドの外側だけにとどまらないことを示している可能性があります。

ガイドが清潔で、潤滑不足が原因であることが確認されている場合は、グリースを追加すると効果があるかもしれません。ただし、損傷したシールを修理したり、挟まった異物を取り除いたり、冷却液に直接さらされた状態を修復したりすることの代わりにはなりません。

金属片がシール、レール、転動面を損傷する仕組み

金属片は、その大きさ、形状、温度、移動方向によって、さまざまなリスクをもたらします。微細な粒子はグリースと混ざり合い、研磨剤を形成する可能性があります。鋭利な金属片はワイパーやシールリップを切断する可能性があり、大きな金属片は取り付け穴に挟まったり、レール上を引きずられたりする可能性があります。高温の金属片は、その環境への曝露を想定して選定されていないシール材を損傷する可能性もあります。

レールに付着したわずかな欠けは、適切な清掃だけで済む場合があります。しかし、同じレール位置で繰り返し傷、へこみ、腐食、シールエッジの損傷、または動作の乱れが見られる場合は、より深刻な問題が考えられます。手近な汚れを除去した後も抵抗が残る場合は、ガイドを通常の速度と負荷に戻す前に点検する必要があります。

どのリニアガイド保護オプションを使用すべきか？

単一のアクセサリですべての汚染経路に対応できるものはありません。CNCリニアガイドの保護システムには、特に切削加工でクーラントと硬い切りくずの両方が発生する場合、複数の層が必要になることがあります。

標準シールとワイパー vs 金属スクレーパー

エンドシールとワイパーは、ブロックがレールに沿って移動する際に、軽い汚れを除去します。側面または底面のシールは、飛沫や異物が別の方向から接近する場合に役立ちます。これらのオプションは、粒子が小さく、直接的な衝撃が限定的な管理された環境に適しています。

金属製のスクレーパーは、大きくて鋭利な、あるいは高温の切粉に対する最初の硬いバリアとして機能します。これにより、背後にある柔らかいシールを保護しますが、シールや潤滑の役割を代替するものではありません。スクレーパーは抵抗を増大させる可能性があり、ブロックの端に追加のスペースが必要になります。

いずれのオプションを指定する前に、ブロック構成、取り付け方向、利用可能なクリアランス、動作速度、および汚染方向を確認してください。利用可能なシールまたはスクレーパーの配置は、ガイドのサイズと構成によって異なる場合があります。購入者は、 リニアベアリングとガイドのオプション 保護機能は、類似したブロック寸法が同じシールシステムを提供すると想定するのではなく、実際の製品仕様に基づいて検証する必要があります。

レールキャップとカバーストリップ vs 外部カバー

レール取り付け穴には液体や異物が溜まることがあります。ブロックがこれらの穴を通過する際、溜まった異物がシールに向かって引き込まれる可能性があります。個々のレールキャップで各穴を塞ぎ、連続したカバーストリップを使用することで、レール上面をより滑らかにし、異物が溜まる箇所を減らします。

これらの対策はレール表面を保護しますが、重い破片がアセンブリ全体に直接落下するのを防ぐことはできません。ベローズ、伸縮式カバー、巻き上げ式カバーは、露出した加工領域においてより広い範囲の隔離を提供します。これらのカバーの適合性は、展開時の長さ、圧縮時の長さ、移動量、速度、取り付け位置、および近傍の機械部品によって異なります。

外部カバーは、機械が圧縮された寸法に対応できない場合や、カバーがセンサー、潤滑ライン、または動作範囲全体を妨げる場合には適していません。これらの制約は、機械の設計時、または改造を承認する前に確認する必要があります。

CNC環境に合わせた保護対策の方法

選定は、付属品名ではなく、汚染物質の種類から始めるべきです。機械が微細な研磨材、長く鋭利な切粉、高温の切粉、クーラントミスト、直接飛沫、またはこれらの組み合わせを生成するかどうかを記録してください。次に、汚染物質がガイドのどこから到達するか（上から、下から、側面から、またはレールに沿って）を特定してください。

水平、垂直、側面取り付け、および反転ガイドでは、それぞれ異なるシール構造が必要となる場合があります。高速動作はシールの摩耗やカバーの動きを増加させる可能性があり、また、長い移動距離は圧縮カバーの長さを設計上の制約とする可能性があります。

冷却液の化学組成も重要ですが、ガイド、シール、潤滑剤、冷却液の仕様書と照らし合わせて、材質の適合性を確認する必要があります。「冷却液耐性」といった一般的な説明だけでは、購入の判断材料としては不十分です。

汚染された機械におけるリニアガイドの点検および保守方法

定期メンテナンス時に点検すべき事項

点検は、目に見えるレール表面だけでなく、より広範囲に及ぶ必要があります。シールリップに切り傷、変形、硬化、または異物の混入がないか確認してください。スクレーパーに損傷がないか点検し、レールキャップ、カバーストリップ、および外部カバーがしっかりと取り付けられていることを確認してください。取り付け穴にクーラントが溜まっていないか、グリース漏れ、腐食、傷、および運転音の変化がないか確認してください。

汚染箇所を特定することで、侵入経路の特定に役立ちます。片側のブロック端に破片が集中している場合は、端部シールが損傷している可能性があります。台車の下部に汚染が見られる場合は、下部保護が不十分である可能性があります。同じレール位置に繰り返し現れる粗い箇所は、レールの局所的な損傷を示唆している可能性があります。

機械が詰まったり、研磨されたり、移動の一方の端付近で粗くなったりした場合は、確立されたプロセスを使用して リニアガイドの固着または摩耗を診断する 部品を注文する前に。

洗浄と再潤滑が適切な場合

汚染物質が除去可能な状態であり、レースウェイに目に見える損傷がなく、ブロックがスムーズに動く場合は、洗浄が適切です。ガイドと潤滑剤の仕様に適合した方法を使用してください。シール下に切削屑を押し込んだり、正体不明の洗浄液をブロックに流し込んだり、グリースを追加して万能の修理として扱ったりすることは避けてください。

精密なレースウェイを日常的なメンテナンスとして研磨したり、磨き上げたりしないでください。目に見えるへこみ、剥離、腐食、または繰り返し発生する表面の粗さが見られる場合は、さらに詳しい検査が必要です。

清掃または潤滑調整後、機械の手順で許可されている場合は、低速かつ無負荷で全ストロークをテストしてください。通常の負荷と生産速度に戻す前に、スムーズな動作を確認してください。症状が続く場合は、繰り返し清掃を行うのを中止し、アライメント、内部損傷、または部品の互換性について調査してください。

清掃、保護機能の強化、それともリニアガイドの交換？

保護機能のアップグレードだけで十分な場合

レールが清潔で損傷がなく、動作がスムーズで、汚染が露出した外部表面に限られている場合は、アップグレードが妥当な選択肢となる可能性があります。考えられる対策としては、摩耗したシールの交換、適切なスクレーパーの追加、取り付け穴の保護、冷却液の流れの方向転換、または外部カバーの取り付けなどが挙げられます。

変更点は、実際の侵入経路に対処する必要がある。上部カバーを追加しても、逆さまにしたブロックの下から侵入する汚染物質の問題は解決しない。また、抵抗が増加すると繊細な位置決めシステムに影響を与える可能性があるため、より重いシール構造は不適切かもしれない。

アップグレード後は、構成を文書化し、初期稼働期間後に点検してください。繰り返し汚染が発生する場合は、選択した保護レベルまたは設置レイアウトが環境に合っていないことを示しています。

レールまたはブロックの損傷による交換評価が必要な場合

レールにへこみ、腐食、傷、剥離が見られる場合、または清掃済みと確認された区間でもブロックの表面が粗い場合は、交換が必要になる可能性が高くなります。損傷したレールに新しいブロックを取り付けた場合も同様の症状が現れる可能性があるため、外形寸法だけで判断すべきではありません。

レールに損傷がなく、シリーズ、プリロード、精度、シール、および取り付け方法が確認できた場合は、ブロックのみの交換を検討してもよいでしょう。既存の部品が特定できない場合、レールの使用履歴が不明な場合、または位置決め精度が重要な場合は、レールとブロックのセットを交換する方がより安全です。

詳細な情報を使用する リニアガイド交換時の点検 代替品を承認する前に、ブロックの適合性、レールの状態、予圧、精度、潤滑油の供給状況、およびシール状態を確認する。

保護機能付きまたは交換用リニアガイドを購入する前に確認すべき事項

RFQに含めるべき技術情報とは？

有用な見積依頼書には、既存のモデルコード、レールとブロックの寸法、ブロックの形状、取り付け方向、レールの長さ、ストローク、速度、荷重方向、および必要な精度または予圧（既知の場合）を明記する必要があります。取り付け穴、潤滑油注入口、シール、スクレーパー、および周囲の機械スペースを示す図面または鮮明な写真を含めてください。

実際の使用環境について説明してください。冷却液の種類（分かっている場合）、ミスト状か直接飛沫状か、おおよその切削屑の形状、汚染の方向、故障症状、必要数量、および保守交換、OEM製造、または計画的な予備部品在庫のいずれを要求しているかを明記してください。

この情報により、サプライヤーは単に寸法が似ているだけの部品を見積もるのではなく、用途全体を評価することができる。

リニアガイドサプライヤーの推奨事項を評価する方法

資格のあるサプライヤーは、標準シール、オプションの保護機能、および外部機械カバーを区別する必要があります。推奨事項には、レールとブロックの互換性、潤滑油のアクセス、取り付け上の制約、露出方向、および提案された構成が設置後に検査および保守可能かどうかについて記載する必要があります。

レール幅やブロック寸法のみが記載されている推奨事項には注意が必要です。軌道形状、予圧、精度、シール構造、潤滑位置なども適合性に影響を与える可能性があります。

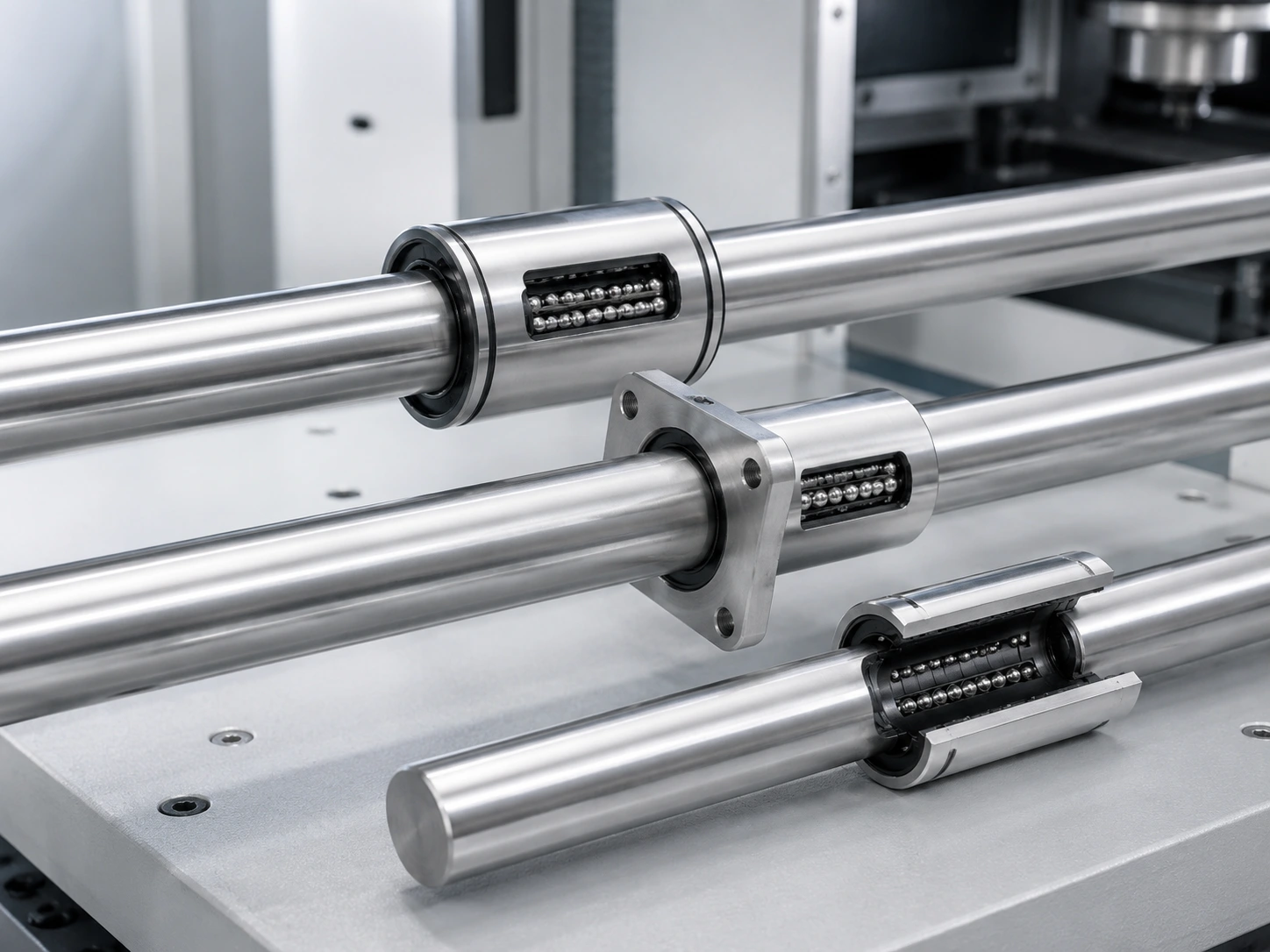

完璧なシーリング 当社は、自動化機器、CNC工作機械、測定機器などの用途向けリニアベアリング製品を提供しています。製品構成によって形状や機能が異なる場合があるため、購入希望者は詳細な動作情報と寸法情報を提供していただく必要があります。当社はベアリングの製造、販売、貿易、輸出活動を統合的に行っていますが、製品の適合性については、特定の用途と要求される構成に基づいて確認する必要があります。

結論

冷却液と切粉の保護は、リニアガイドシステムの一部として扱うべきであり、故障後に後付けで選択する付属品として扱うべきではありません。汚染経路を特定し、必要に応じてシールやスクレーパーをレール上部および外部保護と組み合わせ、潤滑油の供給経路を確保し、ガイドを運転再開する前に損傷がないか点検してください。

交換またはアプリケーションレビューについては、購入者は 線形ガイドに関するお問い合わせを送信してください 型番、寸法、取り付け方向、図面、動作条件、目標数量、および故障写真などの情報を提供することで、サイズのみに基づく互換性の推測に頼ることなく、製品構成や交換要件についてより正確な議論が可能になります。

よくある質問

リニアガイドを冷却液や金属切粉から保護するにはどうすればよいでしょうか？

暴露状況に応じて、保護層を段階的に配置してください。軽い汚染にはシールまたはワイパー、硬い切粉にはスクレーパー、取り付け穴にはレールキャップまたはカバーストリップ、飛沫や落下物には外部カバーを使用してください。スペース、ストローク、速度、潤滑油の供給、および材質の適合性を確認してください。

標準的なリニアガイドシールは、CNCクーラントに対して十分でしょうか？

これらは、軽い霧や制御された飛沫に対しては十分な性能を発揮するでしょう。しかし、冷却液の直接的な流れ、汚染された液体、鋭利な切粉、あるいは複数の方向からの暴露に対しては、追加のシール、スクレーパー、レール保護、または外部カバーが必要になる場合があります。

冷却液はリニアガイドからグリースを洗い流すことができますか？

冷却液は、暴露状況や製品構成によっては、グリースを希釈、置換、または汚染する可能性があります。潤滑剤の状態、シール、腐食、および動作品質を点検してください。適切なグリースとメンテナンス方法は、ガイド仕様書と照らし合わせて確認してください。

リニアガイド交換の見積もりには、どのような情報が必要ですか？

既存のアセンブリおよび損傷箇所について、完全なモデル、レールおよびブロックの寸法、レールの長さ、取り付け方向、ストローク、速度、荷重情報、精度または予圧要件、潤滑方法、汚染状況、数量、図面、および写真を提供してください。
